| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, UL, CE, RoHS |
| شماره مدل: | کابل کواکسیال RG59 |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 305M، 1000FT، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | 22 AWG قبل از میلاد | عایق: | پلی اتیلن جامد |
|---|---|---|---|
| سپر: | سیم قیطان مسی برهنه 95 درصد پوشش | ژاکت: | پی وی سی سی ام |
| رنگ: | سیاه سفید | بسته: | 305M، 1000FT، قرقره چوبی، کارتن |

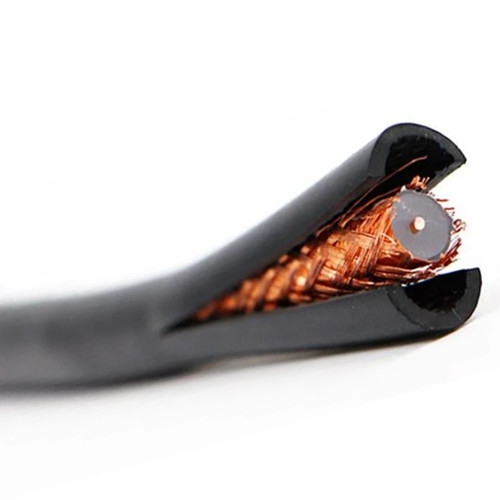

| RG59 ST BC 95% CCA PVC کابل کواکسیال دوربین مداربسته 75 اهم NO.7100172 |
||||||||
| پارامترهای ساخت و ساز: | ||||||||
| هادی داخلی | 0.025"/0.64mm/22 AWG BC | |||||||
| دی الکتریک | 0.148 اینچ/3.7±0.05 میلی متر پلی اتیلن جامد | |||||||
| سپر | آلومینیوم روکش مس 0.12mm/34AWG (95%) | |||||||
| ژاکت | 0.230 اینچ/6.00±0.1 میلی متر PVC | |||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | |||||||
| ویژگی های الکتریکی: | ||||||||
| مقاومت هادی داخلی | 54 اهم/کیلومتر در 20℃ | |||||||
| ظرفیت | 67±2 pF/m | |||||||
| امپدانس | 75 ± 3 Ω | |||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | |||||||
| سرعت انتشار | 0.66 | |||||||
| تست جرقه (VAC) | 3 | |||||||
| خواص مکانیکی و محیطی | ||||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | |||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | |||||||
| ابعاد کابل | 0.230 اینچ/6.00±0.1 میلی متر PVC | |||||||
| سطح مقطع | ||||||||
 |
||||||||
| تضعیف (20℃): | ||||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | ||||||
| 5 | 0.87 | 2.70 | ||||||
| 50 | 2.90 | 9.00 | ||||||
| 100 | 4.15 | 12.87 | ||||||
| 200 | 5.98 | 18.54 | ||||||
| 550 | 10.32 | 31.98 | ||||||
| 750 | 12.20 | 37.81 | ||||||
| 865 | 13.27 | 41.15 | ||||||
| 1000 | 14.40 | 44.65 | ||||||
| اطلاعات سفارش: | ||||||||
| علامت گذاری | HELLOSIGNAL RG59 ST BC 95% CCA PVC کابل کواکسیال دوربین مداربسته 7100172 ×××M/FT |
|||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | |||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
| نام تجاری | HELLOSIGNAL®یا OEM | |||||||
| نوع مشابه: | ||||||||
| Cond.Type &Nom.DCR |
دی الکتریک | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | |||
| RG59 B/U BC 95 درصد قبل از میلاد پی وی سی NO.7100167 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95٪ CCA پی وی سی NO.7100168 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95 درصد قبل از میلاد پلی اتیلن NO.7100169 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پلی اتیلن | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95٪ CCA پلی اتیلن NO.7100170 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پلی اتیلن | 2±52 pF/m | 75±3Ω | ||
| RG59 میکرو 95٪ CCA پی وی سی NO.7100171 |
7×0.18 میلی‌متر (STR) قبل از میلاد 20.74 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | ||
| RG59 ST BC 85٪ CCA پی وی سی NO.7100173 |
22AWG/0.64mm (SOL) BC 54 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid85% | پی وی سی | 67±2 pF/m | 75±3Ω | ||
| RG59 انگلستان قبل از میلاد 47٪ AL پی وی سی NO.7100174 |
22AWG/0.70mm (SOL) BC 45 Ω/کیلومتر |
کف کرده پلی اتیلن |
البرید 47% | پی وی سی | 1±52 pF/m | 75±3Ω | ||
