| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, UL, CE, RoHS |
| شماره مدل: | کابل کواکسیال RG59 |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 305M، 1000FT، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | 7×33 AWG قبل از میلاد | عایق: | پلی اتیلن جامد |
|---|---|---|---|
| سپر: | سیم قیطان مسی برهنه 95 درصد پوشش | ژاکت: | پی وی سی سی ام |
| رنگ: | سیاه سفید | بسته: | 305M، 1000FT، قرقره چوبی، کارتن |
| برجسته: | کابل کواکسیال 7×33 AWG BC Rg59,کابل ارتباطی دوربین مدار بسته پی وی سی CM |
||

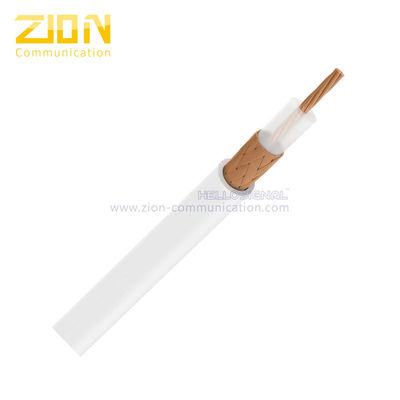

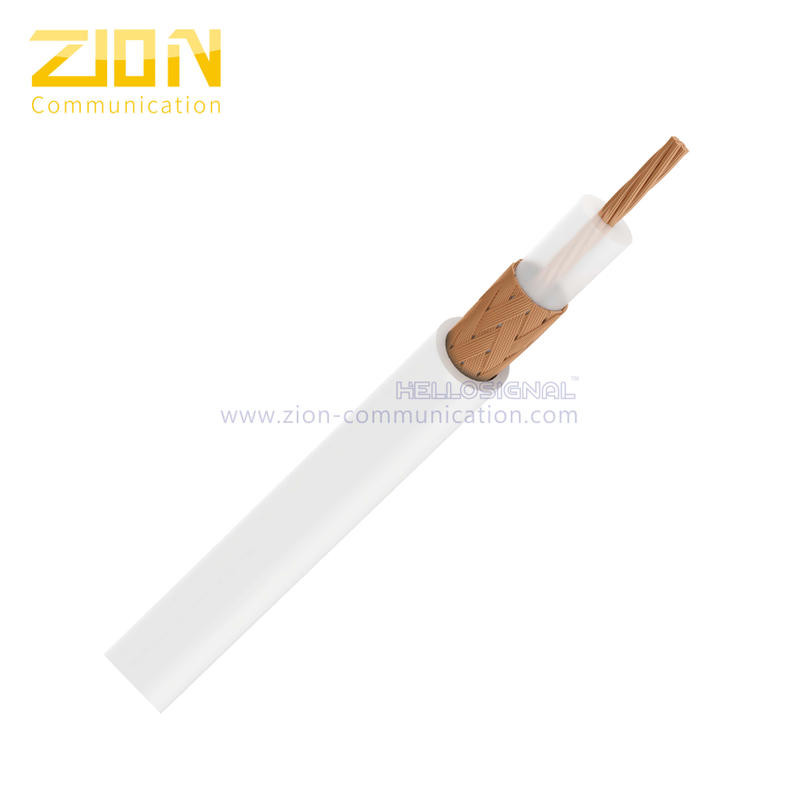

| RG59 Micro 95% CCA PVC کابل کواکسیال دوربین مداربسته 75 اهم NO.7100171 |
|||||||
| نوع مشابه: | |||||||
| Cond.Type &Nom.DCR |
دی الکتریک | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | ||
| RG59 B/U BC 95 درصد قبل از میلاد پی وی سی NO.7100167 |
23AWG /0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95٪ CCA پی وی سی NO.7100168 |
23AWG /0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95 درصد قبل از میلاد پلی اتیلن NO.7100169 |
23AWG /0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پلی اتیلن | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95٪ CCA پلی اتیلن NO.7100170 |
23AWG /0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پلی اتیلن | 2±52 pF/m | 75±3Ω | |
| RG59 ST BC 95٪ CCA پی وی سی NO.7100172 |
22AWG/0.64mm (SOL) BC 54 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 85٪ CCA پی وی سی NO.7100173 |
22AWG/0.64mm (SOL) BC 54 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid85% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 انگلستان قبل از میلاد 47٪ AL پی وی سی NO.7100174 |
22AWG/0.70mm (SOL) BC 45 Ω/کیلومتر |
کف کرده پلی اتیلن |
البرید 47% | پی وی سی | 1±52 pF/m | 75±3Ω | |
| پارامترهای ساخت و ساز: | |||||||
| هادی داخلی | 7×0.007 اینچ/7×0.18mm/7×33 AWG BC | ||||||
| دی الکتریک | 0.087 اینچ/2.2±0.05 میلی متر پلی اتیلن جامد | ||||||
| سپر | آلومینیوم روکش مس 0.12mm/34AWG (95%) | ||||||
| ژاکت | 0.160 اینچ/4.05±0.1 میلی متر PVC | ||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | ||||||
| ویژگی های الکتریکی: | |||||||
| مقاومت هادی داخلی | 20.74 اهم/کیلومتر در 20℃ | ||||||
| ظرفیت | 2±52 pF/m | ||||||
| امپدانس | 75 ± 3 Ω | ||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||||||
| سرعت انتشار | 0.66 | ||||||
| تست جرقه (VAC) | 3 | ||||||
| خواص مکانیکی و محیطی | |||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | ||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | ||||||
| ابعاد کابل | 0.006±0.238"/6.05±0.15 میلی متر PE | ||||||
| سطح مقطع | |||||||
 |
|||||||
| کاهش (20℃): | |||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |||||
| 5 | 1.43 | 4.30 | |||||
| 50 | 5.08 | 15.23 | |||||
| 100 | 7.26 | 21.77 | |||||
| 200 | 10.44 | 31.33 | |||||
| 550 | 18.04 | 54.12 | |||||
| 750 | 20.14 | 60.43 | |||||
| 865 | 22.37 | 67.11 | |||||
| 1000 | 25.90 | 77.69 | |||||
| اطلاعات سفارش: | |||||||
| علامت گذاری | HELLOSIGNAL RG59 Micro 95% CCA PVC کابل کواکسیال دوربین مداربسته 7100171 ×××M/FT |
||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||
| نام تجاری | HELLOSIGNAL®OR OEM | ||||||
