| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, UL, CE, RoHS |
| شماره مدل: | کابل کواکسیال RG59 |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 305M، 1000FT، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | 20 AWG قبل از میلاد | عایق: | PE فوم شده |
|---|---|---|---|
| سپر: | سیم قیطان مسی برهنه 95 درصد پوشش | ژاکت: | پی وی سی سی ام |
| رنگ: | سیاه سفید | بسته: | 305M، 1000FT، قرقره چوبی، کارتن |

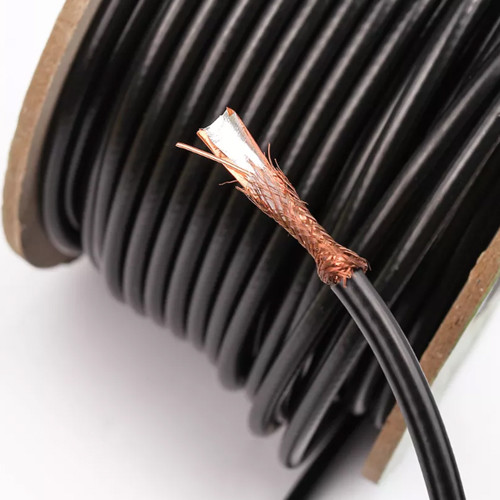

| RG59 BC 95% CCA PVC CM کابل کواکسیال دوربین مداربسته 75 اهم NO.7100164 |
|||||||
| نوع مشابه: | |||||||
| کاتالوگ خیر |
Cond.Type &Nom.DCR |
محافظ | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد PVC CM NO.7100161 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد پی وی سی سی ام آر NO.7100162 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | پی وی سی سی ام آر | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد PVC CMP NO.7100163 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95٪ CCA PVC CM NO.7100164 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
CCA-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95٪ CCA پی وی سی سی ام آر NO.7100165 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
CCA-Braid 95% | پی وی سی سی ام آر | 52±3pF/m | 75±3Ω | |
| پارامترهای ساخت و ساز: | |||||||
| هادی داخلی | 0.032"/0.81mm/20 AWG BC | ||||||
| دی الکتریک | 0.144 اینچ / 3.66 میلی متر فوم پلی اتیلن | ||||||
| سپر | سیم بافندگی 0.12 میلی متری CCA با پوشش 95٪ | ||||||
| ژاکت | 0.238 ± 0.006 اینچ / 6.05 ± 0.15 میلی متر PVC CM | ||||||
| ضخامت ژاکت | 0.032 اینچ / 0.81 میلی متر | ||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | ||||||
| ویژگی های الکتریکی: | |||||||
| مقاومت هادی داخلی | حداکثر.در 20℃باید کمتر از 21.2 Ω/کیلومتر (6.96 Ω/kft) باشد | ||||||
| ظرفیت | 52 ± 3 pF/m 15.8 ± 1 pF/ft | ||||||
| امپدانس | 75 ± 3 Ω | ||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||||||
| سرعت انتشار | 0.85 | ||||||
| تست جرقه (VAC) | 4 | ||||||
| خواص مکانیکی و محیطی | |||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | ||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | ||||||
| ابعاد کابل | 0.238 ± 0.006 اینچ / 6.05 ± 0.15 میلی متر PVC CM | ||||||
| سطح مقطع | |||||||
 |
|||||||
| کاهش (20℃): | |||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |||||
| 5 | 0.86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3.60 | 11.81 | |||||
| 211 | 3.80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4.80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5.95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6.97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| اطلاعات سفارش: | |||||||
| علامت گذاری | HELLOSIGNAL RG59 BC 95% CCA PVC CM کابل کواکسیال دوربین مداربسته 7100164 ×××M/FT |
||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||
| نام تجاری | HELLOSIGNAL®OR OEM | ||||||
| نوع مشابه: | |||||||
| کاتالوگ خیر |
Cond.Type &Nom.DCR |
محافظ | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد PVC CM NO.7100161 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد پی وی سی سی ام آر NO.7100162 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | پی وی سی سی ام آر | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95 درصد قبل از میلاد PVC CMP NO.7100163 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
BC-Braid 95% | PVC CMP | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95٪ CCA PVC CM NO.7100164 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
CCA-Braid 95% | PVC CM | 52±3pF/m | 75±3Ω | |
| RG59 قبل از میلاد 95٪ CCA پی وی سی سی ام آر NO.7100165 |
20AWG (SOL) قبل از میلاد 33.4Ω/کیلومتر |
کف کرده پلی اتیلن |
CCA-Braid 95% | پی وی سی سی ام آر | 52±3pF/m | 75±3Ω | |
