| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, UL, CE, RoHS |
| شماره مدل: | کابل کواکسیال RG6 |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 305M، 1000FT، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | 18AWG قبل از میلاد | عایق: | PE فوم شده |
|---|---|---|---|
| سپر 1: | پلی پرویلن آلومینیوم باند شده | سپر 2: | سیم قیطان مسی برهنه 95 درصد پوشش |
| ژاکت: | تاخیر در شعله PVC: IEC 60332-1 | رنگ: | سیاه سفید |
| بسته: | 305M، 1000FT، قرقره چوبی، کارتن |

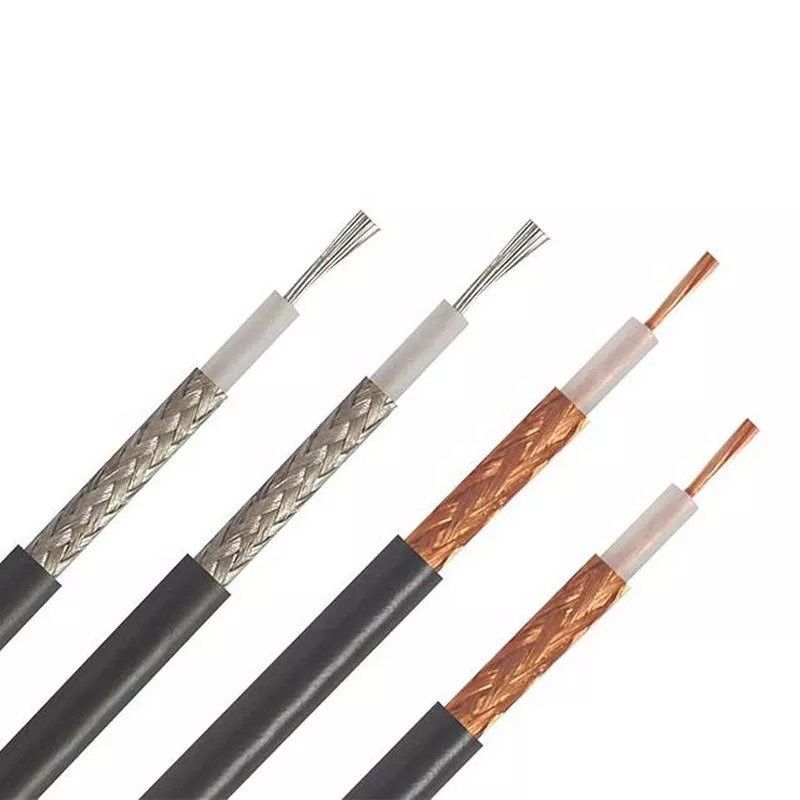

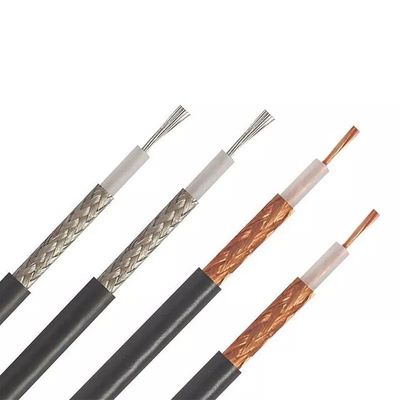

| RG6/US BC 95% CCA PVC کابل کواکسیال دوربین مداربسته 75 اهم NO.7100062 |
||||||||
| نوع مشابه: | ||||||||
| Cond.Type &Nom.DCR |
محافظ | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | |||
| RG6/US BC 95 درصد قبل از میلاد PVC NO.7100061 |
18AWG (جامد) قبل از میلاد 21.2 Ω/کیلومتر |
B.Al/PET | BC-Braid 95% | پی وی سی | 52±3pF/m | 75±3Ω | ||
| RG6/US BC95% قبل از میلادUV-PE NO.7100063 |
18AWG/1.02mm قبل از میلاد 21.2 Ω/کیلومتر |
B.Al/PET | BC-Braid 95% | UV-PE | 52±3pF/m | 75±3Ω | ||
| پارامترهای ساخت و ساز: | ||||||||
| هادی داخلی | 0.040"/1.02mm/18AWG قبل از میلاد | |||||||
| دی الکتریک | 0.175 اینچ / 4.45mm فوم پلی اتیلن | |||||||
| سپر 1 | محافظ فویل آلومینیومی باند شده | |||||||
| سپر 2 | سیم قیطان CCA پوشش 95٪ قطر روی محافظ: 5.1 میلی متر / 0.20 اینچ |
|||||||
| ژاکت | 0.262±0.006 اینچ/6.65±0.15mmPVC تاخیر در شعله: IEC 60332-1 |
|||||||
| ضخامت ژاکت | ||||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | |||||||
| ویژگی های الکتریکی: | ||||||||
|
هادی داخلی مقاومت |
حداکثر.در 20℃باید کمتر از 21.2 Ω/کیلومتر (6.96 Ω/kft) باشد | |||||||
| ظرفیت | 3±52 pF/m 17±0.3 pF/ft | |||||||
| امپدانس | 75 ± 3 Ω | |||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | |||||||
| سرعت انتشار | 0.85 | |||||||
| تست جرقه (VAC) | 4 | |||||||
| خواص مکانیکی و محیطی | ||||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | |||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | |||||||
| ابعاد کابل | 0.262±0.006 اینچ/6.65±0.15mmPVC | |||||||
| سطح مقطع | ||||||||
 |
||||||||
| کاهش (20℃): | ||||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | ||||||
| 5 | 0.58 | 1.90 | ||||||
| 55 | 1.60 | 5.25 | ||||||
| 83 | 1.95 | 6.40 | ||||||
| 187 | 2.85 | 9.35 | ||||||
| 211 | 3.05 | ساعت 10.00 | ||||||
| 250 | 3.30 | 10.82 | ||||||
| 300 | 3.55 | 11.64 | ||||||
| 350 | 3.85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4.66 | 15.29 | ||||||
| 550 | 4.90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5.65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21.49 | ||||||
| اطلاعات سفارش: | ||||||||
| علامت گذاری | HELLOSIGNAL RG6/US BC 95% CCA PVC کابل کواکسیال دوربین مداربسته 7100062 ×××M/FT |
|||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | |||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
| نام تجاری | HELLOSIGNAL®یا OEM | |||||||
