| محل منبع: | چین |
|---|---|
| نام تجاری: | hellosignal |
| گواهی: | UL, CE, RoHS |
| شماره مدل: | کابل نظارت دوربین مدار بسته |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | قرقره یا قرقره چوبی 500FT، 1000FT در جعبه |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | مس لخت | دی الکتریک: | پلی اتیلن جامد |
|---|---|---|---|
| سپر: | BC-Braid (95%) | سیم برق: | قبل از میلاد مسیح |
| سیم برق قطر عایق: | پی وی سی (قرمز، مشکی) | ژاکت: | PVC/PE/LSZH |
|

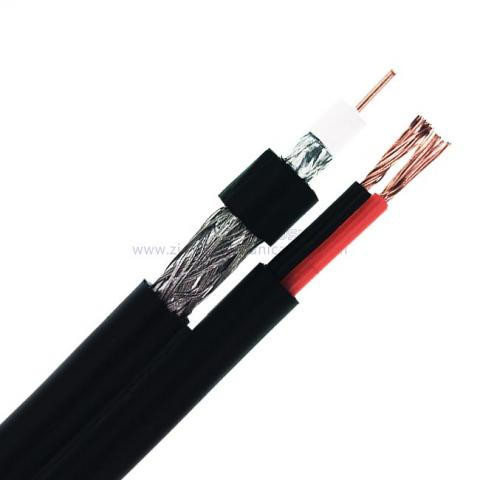

RG59CCS+2x0.75، شکل 8 NO.7102044 |
||||||||
| نوع مشابه: | ||||||||
| کابل هممحور | هسته های قدرت | |||||||
| Cond.Type &Nom.DCR |
دی الکتریک | محافظ& % پوشش |
ژاکت | سیم برق Cond.Type | سیم قدرت OD از عایق |
ژاکت | نامظرفیت | |
| RG59K + 2C0.5 شکل 8 NO.7102035 |
0.70 میلی متر (SOL) قبل از میلاد 54 Ω/کیلومتر |
فوم FEP |
قبل از میلاد مسیح قیطان 47% |
6.00 میلی متر PVC/PE/LSZH |
2 برابر (24*0.15mm قبل از میلاد مسیح ) |
1.9 میلی متر HDPE (قرمز، مشکی) |
5.05 میلی متر PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0.50 شکل 8 NO.7102036 |
0.58 میلی متر (SOL) قبل از میلاد 54 Ω/کیلومتر |
جامد پلی اتیلن |
قبل از میلاد مسیح قیطان 95% |
6.00 میلی متر PVC/PE/LSZH |
2 برابر (16*0.2mm قبل از میلاد مسیح ) |
1.9 میلی متر HDPE (قرمز، مشکی) |
5.05 میلی متر PVC/PE/ LSZH |
67±2 pF/m |
| RG59 B/U +2C0.50 CCA شکل 8 NO.7102037 |
0.58 میلی متر (SOL) قبل از میلاد 54 Ω/کیلومتر |
جامد پلی اتیلن |
CCA قیطان 95% |
6.00 میلی متر PVC/PE/LSZH |
2 برابر (16*0.2mm CCA) |
1.9 میلی متر HDPE (قرمز، مشکی) |
5.05 میلی متر PVC/PE/ LSZH |
67±2 pF/m |
| RG59 میکرو +2C0.75 شکل 8 NO.7102040 |
7*0.18mm (SOL) BC 54 Ω/کیلومتر |
جامد پلی اتیلن |
CCA قیطان 95% |
4.05 میلی متر PVC/PE/LSZH |
2 برابر (16*0.2mm CCA) |
1.9 میلی متر HDPE (قرمز، مشکی) |
5.05 میلی متر PVC/PE/ LSZH |
3±52 pF/m |
| RG59 B/U +2C0.50 CCA شکل 8 NO.7102041 |
0.5 میلی متر (SOL) قبل از میلاد 87.6 Ω/کیلومتر |
فوم FEP |
1. Al/PET-فویل 2.CCA -بافته 50% |
5.6 میلی متر PVC/PE/LSZH |
2 برابر (16*0.2mm CCA) |
پی وی سی 2.0 میلی متر (قرمز، مشکی) |
5.05 میلی متر PVC/PE/ LSZH |
69±2 pF/m |
| پارامترهای ساخت و ساز: | ||||||||
| هادی داخلی | 0.643 میلی متر CCS | |||||||
| دی الکتریک | پلی اتیلن فوم دار 3.71 میلی متری | |||||||
| سپر 1 | فویل AL | |||||||
| سپر 2 | سیم AL 0.12mmX32 | |||||||
| ژاکت | 6.0 میلی متر PVC/PE/LSZH | |||||||
| سیم برق | 2x (16*0.25mmCCA) | |||||||
| سیم برق قطر عایق | 2.0mmPVC (قرمز، سیاه) | |||||||
| ژاکت | 5.0 میلی متر PVC/PE/LSZH | |||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | |||||||
| ویژگی های الکتریکی: | ||||||||
| مقاومت هادی داخلی | 252.83 اهم/کیلومتر در 20℃ | |||||||
| ظرفیت | 62±2 pF/m | |||||||
| امپدانس | 75 ± 3 Ω | |||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | |||||||
| سرعت انتشار | 0.66 | |||||||
| تست جرقه (VAC) | 3 | |||||||
| خواص مکانیکی و محیطی | ||||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | |||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | |||||||
| ابعاد کابل | 6.0×5.05 میلی متر | |||||||
| سطح مقطع | ||||||||
 |
||||||||
| کاهش (20℃): | ||||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | ||||||
| 5 | 0.66 | 2.16 | ||||||
| 50 | 2.07 | 6.78 | ||||||
| 100 | 2.92 | 9.58 | ||||||
| 300 | 5.06 | 16.58 | ||||||
| 450 | 6.19 | 20.31 | ||||||
| 865 | 8.58 | 28.15 | ||||||
| 1000 | 9.23 | 30.26 | ||||||
| 1750 | 12.20 | 40.03 | ||||||
| 2150 | 13.53 | 44.37 | ||||||
| 2500 | 14.59 | 47.84 | ||||||
| 3000 | 15.98 | 52.41 | ||||||
| اطلاعات سفارش: | ||||||||
| علامت گذاری | HELLOSIGNAL RG59CCS+2x0.75، شکل 8 کابل کواکسیال دوربین مداربسته 7102044 ×××M/FT |
|||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | |||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
| نام تجاری | HELLOSIGNAL®OR OEM | |||||||
