طول موج عملیاتی (nm): | 1260 تا 1650 نانومتر | طول فیبر: | 1.5 متر |
---|---|---|---|
دمای عملیاتی (℃): | -40 تا 85 | نوع رابط: | SC/APC,SC/UPC,LC FC ST |
برجسته: | اسپلیتر فیبر نوری,تقسیم کننده نوری plc |
نوع اسپلیتر PLC | اسپلیتر PLC 1×32 | ||||||||
نوع پیکربندی | 1×32 | ||||||||
طول موج عملیاتی (nm) | 1260 تا 1650 نانومتر | ||||||||
طول فیبر | 1.5 متر | ||||||||
جهت دهی (≥) دسی بل | 55 | ||||||||
سبک بسته بندی | ماژول ال جی ایکس | ||||||||
نوع فیبر | تک حالت G657A1 یا G652D | ||||||||
قطر فیبر | 0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر | ||||||||
اتلاف وابسته به قطبش (≤) دسی بل | 0.3 | ||||||||
اتلاف وابسته به طول موج (≤) دسی بل | 0.5 | ||||||||
افت معمولی درج (≤) دسی بل | 16.2 | ||||||||
افت درج (≤) دسی بل | 17.1 | ||||||||
یکنواختی از دست دادن (≤) دسی بل | 1.5 | ||||||||
دمای عملیاتی (℃) | -40 تا 85 | ||||||||
دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
ابعاد بسته بندی آب بندی (میلی متر) | 130*100*102 | ||||||||
نوع رابط | SC/APC,SC/UPC,LC FC ST | ||||||||
نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
MOQ | 20 عدد |

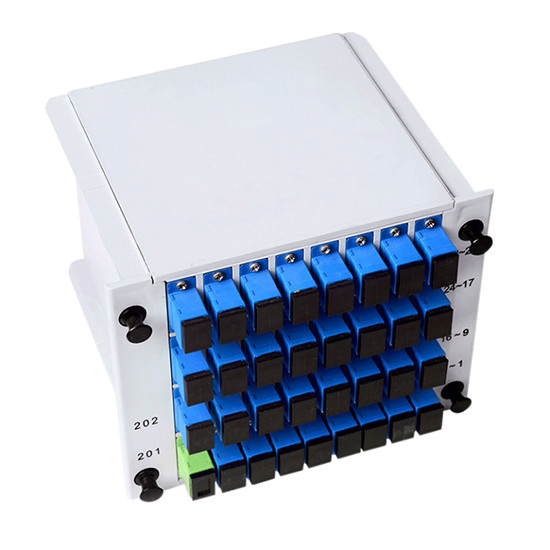

شکاف نوری 1X32 LGX Single Mode PLC Splitter با آداپتورهای SC به گونه ای طراحی شده است که 19 اینچی 3RU رک نصب شده بر روی صفحه فیبر نوری نصب شده است.می توانید آن را با اتصال انواع SC LC FC ST برای نیازهای خود سفارشی کنید.این اسپلیتر نوری 1X32 LGX نوع plc اتصالات با چگالی بالا را آسان می کند.
این اسپلیتر نوری از فناوری Planer Light Wave Circuit (PLC) برای نسبت تقسیم 2، 4، 8،16، 32 و 64 استفاده میکند. و آسان برای استفاده. برنامه برای FTTXnetwork، LAN/WAN یا شبکه CATV.
پارامتر | 1 x N PLC شکاف;2 x N PLC اسپلیتر | ||||||||
پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
طول موج عملیاتی (mm) | 1260 تا 1650 | ||||||||
نوع فیبر | G657A1 یا سفارشی | ||||||||
افت درج (dB) (درجه P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
یکنواختی از دست دادن (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
ضرر برگشتی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
جهت دهی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
تلفات وابسته به طول موج (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
طول فیبر (متر) | 1 متر یا سفارشی | ||||||||
پایداری دما (-20~80°C) | < 0.5 | ||||||||
دمای عملیاتی (°C) | – 20 ~ 80 | ||||||||
دمای نگهداری (درجه سانتیگراد) | - 40 ~ 80 | ||||||||
حداکثر توان انتقال (mW) | 500.0 |
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.اضافه کردن 0.2dB تلفات اضافی در هر کانکتور.
آ | ب | دی | اف | اف | |||||
بندر | بسته | قطر فیبر | طول فیبر | رابط | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = برهنه 2=بدون بلوک 3 = ماژول جعبه ABS 4 = جعبه را وارد کنید 5=نوع پالت 6 = Rackmount Z=سفارشی شده |
0=250 م 1=900 م 2=2.0 میلی متر 3 = 3.0 میلی متر |
0=0.5 متر 1=1.0 متر 2=1.5 متر 3=2.0 متر 4=3.0 متر 5=4.0 متر Z=سفارشی شده |
0 = هیچ 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
