طول موج عملیاتی (nm): | 1260 تا 1650 نانومتر | طول فیبر: | 1.5 متر |
---|---|---|---|
دمای عملیاتی (℃): | -40 تا 85 | نوع رابط: | SC/APC,SC/UPC,LC FC ST |
برجسته: | اسپلیتر فیبر نوری,تقسیم کننده نوری plc |
نوع اسپلیتر PLC | اسپلیتر PLC 1×64 | ||||||||
نوع پیکربندی | 1×64 | ||||||||
طول موج عملیاتی (nm) | 1260 تا 1650 نانومتر | ||||||||
طول فیبر | 1.5 متر | ||||||||
جهت دهی (≥) دسی بل | 55 | ||||||||
سبک بسته بندی | ماژول ال جی ایکس | ||||||||
نوع فیبر | تک حالت G657A1 یا G652D | ||||||||
قطر فیبر | 0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر | ||||||||
اتلاف وابسته به قطبش (≤) دسی بل | 0.4 | ||||||||
اتلاف وابسته به طول موج (≤) دسی بل | 0.8 | ||||||||
افت معمولی درج (≤) دسی بل | 19.7 | ||||||||
افت درج (≤) دسی بل | 21.2 | ||||||||
یکنواختی از دست دادن (≤) دسی بل | 2.5 | ||||||||
دمای عملیاتی (℃) | -40 تا 85 | ||||||||
دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
ابعاد بسته بندی آب بندی (میلی متر) | 130*180*102 | ||||||||
نوع رابط | SC/APC,SC/UPC,LC FC ST | ||||||||
نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
MOQ | 20 عدد |

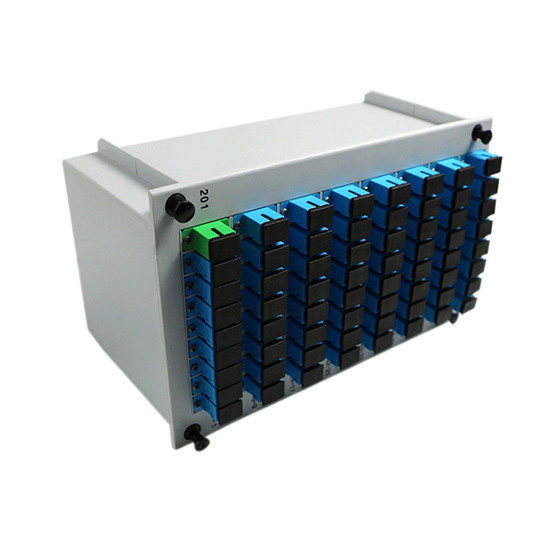

شکاف فیبر PLC 1×64 LGX Splitter فیبر نوری تک حالته PLC با اتصال SC FC با PLC Splitter 1X64 نوع فولادی در داخل نصب شده است، مشتریان می توانند آداپتورها و کانکتورهای فیبر نوری مختلف را سفارشی کنند تا به آنها دسترسی پیدا کنند.معمولاً انواع اتصال فیبر SC FC SC LC است.این PLC Splitter 1X64 LGX اغلب در یک پچ پنل فیبر رک 3RU استفاده می شود.اتصال فیبر را آسان کنید.
پارامتر | 1 x N PLC شکاف;2 x N PLC اسپلیتر | ||||||||
پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
طول موج عملیاتی (mm) | 1260 تا 1650 | ||||||||
نوع فیبر | G657A1 یا سفارشی | ||||||||
افت درج (dB) (درجه P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
یکنواختی از دست دادن (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
ضرر برگشتی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
جهت دهی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
تلفات وابسته به طول موج (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
طول فیبر (متر) | 1 متر یا سفارشی | ||||||||
پایداری دما (-20~80°C) | < 0.5 | ||||||||
دمای عملیاتی (°C) | – 20 ~ 80 | ||||||||
دمای نگهداری (درجه سانتیگراد) | - 40 ~ 80 | ||||||||
حداکثر توان انتقال (mW) | 500.0 |
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.به ازای هر کانکتور 0.2dB تلفات اضافی اضافه کنید.
آ | ب | دی | اف | اف | |||||
بندر | بسته | قطر فیبر | طول فیبر | رابط | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = برهنه 2=بدون بلوک 3 = ماژول جعبه ABS 4 = جعبه را وارد کنید 5=نوع پالت 6 = Rackmount Z=سفارشی شده |
0=250 م 1=900 م 2=2.0 میلی متر 3 = 3.0 میلی متر |
0=0.5 متر 1=1.0 متر 2=1.5 متر 3=2.0 متر 4=3.0 متر 5=4.0 متر Z=سفارشی شده |
0 = هیچ 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
