| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| شماره مدل: | تقسیم کننده PLC |
| مقدار حداقل تعداد سفارش: | 20 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| طول موج عملیاتی (nm): | 1260 تا 1650 نانومتر | طول فیبر: | 1 متر یا 1.5 متر یا درخواستی |
|---|---|---|---|
| دمای عملیاتی (℃): | -40 تا 85 | نوع رابط: | SC/APC,SC/UPC,LC FC ST |
| برجسته: | اسپلیتر فیبر نوری,تقسیم کننده نوری plc |
||
1*4/1*8/1*16/1*32 تک حالته/چند حالتی با اتصالات SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
| نوع اسپلیتر PLC | اسپلیتر 1×4 PLC | ||||||||
| نوع پیکربندی | 1×4 | ||||||||
| طول موج عملیاتی (nm) | 1260 تا 1650 نانومتر | ||||||||
| طول فیبر | 1 متر یا 1.5 متر یا درخواستی | ||||||||
| جهت دهی (≥) دسی بل | 55 | ||||||||
| سبک بسته بندی | ماژول ABS | ||||||||
| نوع فیبر | تک حالت G657A1 یا G652D | ||||||||
| قطر فیبر | 2.0 میلی متر، 3.0 میلی متر | ||||||||
| اتلاف وابسته به قطبش (≤) دسی بل | 0.2 | ||||||||
| اتلاف وابسته به طول موج (≤) دسی بل | 0.3 | ||||||||
| افت معمولی درج (≤) دسی بل | 7 | ||||||||
| افت درج (≤) دسی بل | 7.4 | ||||||||
| یکنواختی از دست دادن (≤) دسی بل | 0.6 | ||||||||
| دمای عملیاتی (℃) | -40 تا 85 | ||||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
| ابعاد بسته بندی آب بندی (میلی متر) | 100*80*10 | ||||||||
| نوع رابط | SC/APC,SC/UPC,LC FC ST | ||||||||
| نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
| MOQ | 20 عدد | ||||||||

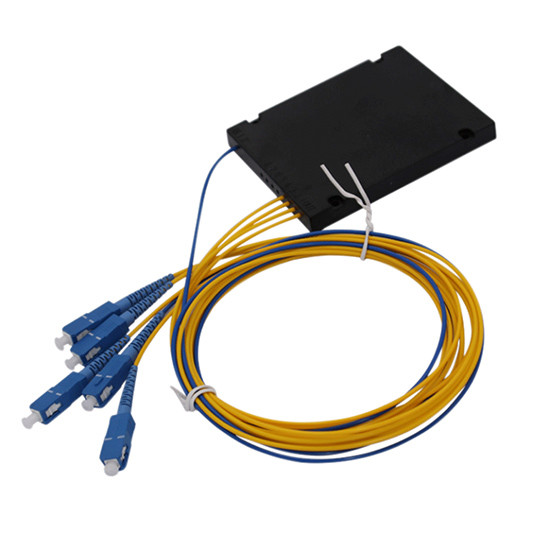

1×4 تک حالته PLC Splitter ABS Box Single Mode PLC Coupler Type with SC Connector با کابل فیبر 2.0mm یا 3.0mm در 1.5m معمولا ارائه می شود. PDL کم، تلفات برگشتی بالا و یکنواختی عالی در محدوده طول موج گسترده از 1260 نانومتر تا 1620 نانومتر و کار در دمای -40 درجه سانتیگراد تا +80 درجه سانتیگراد.اسپلیترهای نوری PLC دارای تنظیمات استاندارد 1×4، 1×8، 1×16 و 1×32، و همچنین ساختارهای سفارشی 2×8، 2×16، 2×32 هستند.
| پارامتر | 1 x N PLC شکاف;2 x N PLC اسپلیتر | ||||||||
| پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| طول موج عملیاتی (mm) | 1260 تا 1650 | ||||||||
| نوع فیبر | G657A1 یا سفارشی | ||||||||
| افت درج (dB) (درجه P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
| یکنواختی از دست دادن (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
| PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
| ضرر برگشتی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| جهت دهی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| تلفات وابسته به طول موج (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
| طول فیبر (متر) | 1 متر یا سفارشی | ||||||||
| پایداری دما (-20~80°C) | < 0.5 | ||||||||
| دمای عملیاتی (°C) | – 20 ~ 80 | ||||||||
| دمای نگهداری (درجه سانتیگراد) | - 40 ~ 80 | ||||||||
| حداکثر توان انتقال (mW) | 500.0 | ||||||||
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.اضافه کردن 0.2dB تلفات اضافی در هر کانکتور.
| آ | ب | دی | اف | اف | |||||
| بندر | بسته | قطر فیبر | طول فیبر | رابط | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = برهنه 2=بدون بلوک 3 = ماژول جعبه ABS 4 = جعبه را وارد کنید 5=نوع پالت 6 = Rackmount Z=سفارشی شده |
0=250 م 1=900 م 2=2.0 میلی متر 3 = 3.0 میلی متر |
0=0.5 متر 1=1.0 متر 2=1.5 متر 3=2.0 متر 4=3.0 متر 5=4.0 متر Z=سفارشی شده |
0 = هیچ 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
