طول موج عملیاتی (nm): | 1260 تا 1650 نانومتر | طول فیبر: | 1.5 متر یا درخواستی |
---|---|---|---|
دمای عملیاتی (℃): | -40 تا 85 | نوع رابط: | SC/APC,SC/UPC,LC FC ST |
برجسته: | اسپلیتر فیبر نوری,تقسیم کننده نوری plc |
نوع اسپلیتر PLC | اسپلیتر 1×2 PLC | ||||||||
نوع پیکربندی | 1×2 | ||||||||
طول موج عملیاتی (nm) | 1260 تا 1650 نانومتر | ||||||||
طول فیبر | 1.5 متر یا درخواستی | ||||||||
جهت دهی (≥) دسی بل | 55 | ||||||||
سبک بسته بندی | بدون بلوک | ||||||||
نوع فیبر | تک حالت G657A1 یا G652D | ||||||||
قطر فیبر | 0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر | ||||||||
اتلاف وابسته به قطبش (≤) دسی بل | 0.2 | ||||||||
اتلاف وابسته به طول موج (≤) دسی بل | 0.3 | ||||||||
افت معمولی درج (≤) دسی بل | 3.9 | ||||||||
افت درج (≤) دسی بل | 4.2 | ||||||||
یکنواختی از دست دادن (≤) دسی بل | 0.4 | ||||||||
دمای عملیاتی (℃) | -40 تا 85 | ||||||||
دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
ابعاد بسته بندی آب بندی (میلی متر) | 130*100*25 | ||||||||
نوع رابط | SC/APC,SC/UPC,LC FC ST | ||||||||
نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
MOQ | 20 عدد |

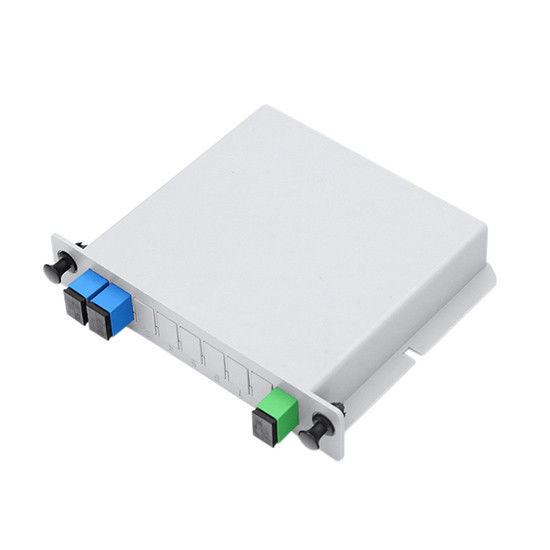

فیبر نوری Splitter 1×2 LGX Single Mode PLC with SC FC Connection بدون بلوک داخل جعبه LGX با پورت های خروجی آداپتورهای فیبر SC FC یا LC نصب شده است. شکاف فیبر نوری 1×2 LGX در پچ پنل فیبر نوری 3RU استفاده می شود.
تقسیم کننده مدار نوری مسطح (PLC) نوعی دستگاه مدیریت توان نوری است که با استفاده از فناوری موجبر نوری سیلیس ساخته شده است.دارای اندازه کوچک، قابلیت اطمینان بالا، محدوده طول موج عملیاتی گسترده و یکنواختی کانال به کانال خوب است و به طور گسترده در شبکههای PON برای تحقق تقسیم قدرت سیگنال نوری استفاده میشود. برنامه های کاربردی.
پارامتر | 1 x N PLC شکاف;2 x N PLC اسپلیتر | ||||||||
پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
طول موج عملیاتی (mm) | 1260 تا 1650 | ||||||||
نوع فیبر | G657A1 یا سفارشی | ||||||||
افت درج (dB) (درجه P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
یکنواختی از دست دادن (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
ضرر برگشتی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
جهت دهی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
تلفات وابسته به طول موج (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
طول فیبر (متر) | 1 متر یا سفارشی | ||||||||
پایداری دما (-20~80°C) | < 0.5 | ||||||||
دمای عملیاتی (°C) | – 20 ~ 80 | ||||||||
دمای نگهداری (درجه سانتیگراد) | - 40 ~ 80 | ||||||||
حداکثر توان انتقال (mW) | 500.0 | ||||||||
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.اضافه کردن 0.2dB تلفات اضافی در هر کانکتور. |
آ | ب | دی | اف | اف | |||||
بندر | بسته | قطر فیبر | طول فیبر | رابط | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = برهنه 2=بدون بلوک 3 = ماژول جعبه ABS 4 = جعبه را وارد کنید 5=نوع پالت 6 = Rackmount Z=سفارشی شده |
0=250 م 1=900 م 2=2.0 میلی متر 3 = 3.0 میلی متر |
0=0.5 متر 1=1.0 متر 2=1.5 متر 3=2.0 متر 4=3.0 متر 5=4.0 متر Z=سفارشی شده |
0 = هیچ 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
