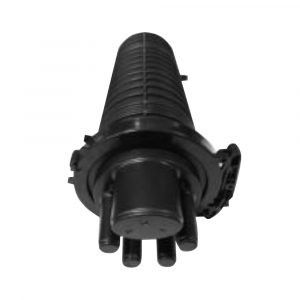

بسته شدن اتصال عمودی فیبر نوری-ZCSC-S096-02(7231214)

اطلاعات پایه
محل منبع: چین
نام تجاری: Zion communication
شماره مدل: ZCSC-S096-02(7231214)
مقدار حداقل تعداد سفارش: بدون محدودیت
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 10 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
اطلاعات تکمیلی
Color: Black Capacity: 96cores
Material: PP、PC,PC+ABS Inlet/outlet: 2+4
Dimension(MM): 420*Ф135
برجسته:

بسته شدن اتصال فیبر نوری

,

محفظه اتصال فیبر نوری


توضیحات محصول

شاخص فنی

شماره مدل ZCSC-S096-02(7231214) بسته شدن اتصال عمودی فیبر نوری-ZCSC-S096-02(7231214) 0
رنگ مشکی
ظرفیت 96 هسته
سطح حفاظت IP68
مواد PP، PC، PC + ABS
روش آب بندی برای ورودی ها مهر و موم مکانیکی
ورودی/خروجی 2+4
کابل ورودی دیا Ф8-Ф18
کابل خروجی دیا Ф8-Ф18
رطوبت نسبی ≤95% (℃ 30℃)
فشار جو 62 × 101 کیلو پاسکال
ابعاد (MM) 420*Ф135
اندازه جعبه داخلی (MM) 430*220*190
اندازه جعبه بیرونی (MM) 455*395*445
در هر وزن (کیلوگرم) 2.2
وزن ناخالص (کیلوگرم) 13.5
عدد/کارتن (PCS) 6

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-S096-02 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

تصاویر برای مرجع

Pic#1 Pic#2 Pic#3


بازرسی و آزمایش

  • برآورده کردن الزامات ظاهری و ساختاری 5.2 از YD/T 590.2-2005،YD/T 778-2011
  • برآورده کردن الزامات آزمون حمل و نقل 6.9 از YD/T778-2011
  • برآورده کردن الزامات فنی رایج برای قطعات پلاستیکی CB 867-83
  • سطح حفاظت: تست IP68
  • برآورده کردن الزامات بسته مشترک برای تجهیزات ارتباطی GB3873-1993
  • عملکرد بازدارنده شعله: غیر شعله گیر

قطعات بسته شدن اتصال فیبر نوری

ته جعبه، روکش جعبه، نگهدارنده کابل، نگهدارنده برای تقویت قسمت کابل، سینی اسپلایس، روکش شفاف سینی اسپلایس، بند کابل جادویی، صفحه برای نصب سینی اسپلایس، قسمت آب بندی بدنه جعبه، حلقه جعبه و سایر لوازم جانبی.

بسته بندی، حمل و نقل و ذخیره سازی

بسته

  • اندازه جعبه داخلی: 430 * 220 * 190 میلی متر
  • اندازه جعبه بیرونی: 455 * 395 * 445 میلی متر (6 عدد / کارتن)

حمل و نقل و ذخیره سازی

  • در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
  • محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.دمای نگهداری باید

از 25℃ تا 40 درجه باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

Aerial mounting

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

نصب قطب

 Pole mounting

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
