شاخص فنی

شماره مدل			ZCSC-D288-01(7231211)
رنگ			مشکی
ظرفیت			288 هسته
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			مهر و موم انقباض حرارتی
ورودی/خروجی			1+4
کابل ورودی دیا			Ф14-Ф29
کابل خروجی دیا			Ф9-Ф22
رطوبت نسبی			≤95% (℃ 30℃)
فشار جو			62 × 101 کیلو پاسکال
ابعاد (L*W*D،MM)			485*186*136
اندازه جعبه داخلی (MM)			495*215*215
اندازه جعبه بیرونی (MM)			445*445*510
وزن ناخالص (کیلوگرم)			14.5
عدد/کارتن (PCS)			4

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-D288-01 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

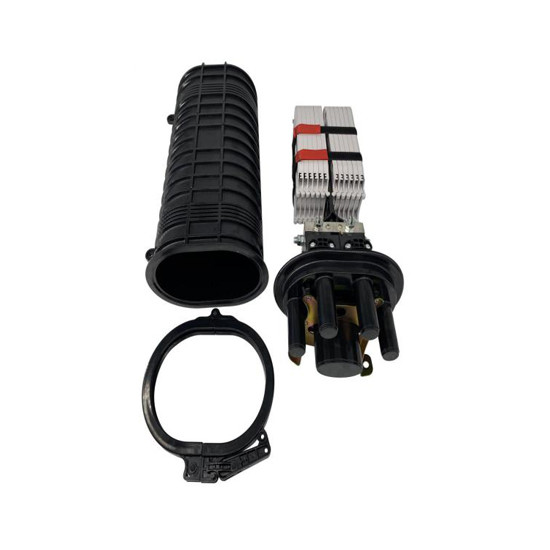

تصاویر برای مرجع

بازرسی و تست

• برآورده کردن الزامات ظاهری و ساختاری 5.2 از YD/T 590.2-2005،YD/T 778-2011
• برآورده کردن الزامات آزمون حمل و نقل 6.9 از YD/T778-2011
• برآورده کردن الزامات فنی رایج برای قطعات پلاستیکی CB 867-83
• سطح حفاظت: تست IP68
• برآورده کردن الزامات بسته مشترک برای تجهیزات ارتباطی GB3873-1993
• عملکرد بازدارنده شعله: غیر شعله گیر

قطعات بسته شدن اتصال فیبر نوری

بسته

• اندازه جعبه داخلی: 495 * 215 * 215 میلی متر
• اندازه جعبه بیرونی: 445 * 445 * 510 میلی متر (4 عدد / کارتن)

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.دمای نگهداری باید

از 25 ℃ تا 40 درجه باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

نصب قطب

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
