شاخص فنی

شماره مدل			ZCSC-D096-03(7231208)
رنگ			مشکی
ظرفیت			96 هسته
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			مهر و موم انقباض حرارتی
ورودی/خروجی			1+4
پورت کابل ورودی			Ф11-Ф28
پورت کابل خروجی			Ф8-Ф21
ابعاد (L*W*D،MM)			430*Ф143
اندازه جعبه داخلی (MM)			440*235*190
اندازه جعبه بیرونی (MM)			585*485*455

نمودار ابعاد: (میلی متر)

بررسی اجمالی

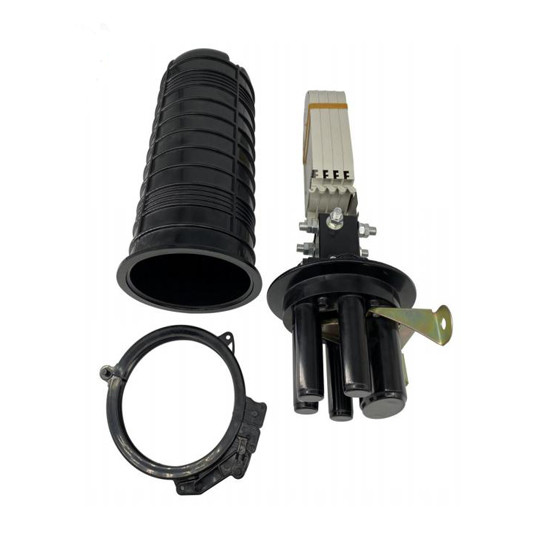

ZION COMMUNICATION مدل شماره ZCSC-D096-03 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

تصاویر برای مرجع

اطلاعات محصولات

بسته

• اندازه پلاستیک: 430 * Ф143 میلی متر
• جعبه داخلی با اندازه موجدار: 440 * 235 * 190 میلی متر
• کارتن با اندازه موجدار دوبل: 585 * 485 * 455 میلی متر (6 عدد / جعبه)
• وزن هر کارتن: 14 کیلوگرم

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.

دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

نصب قطب

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن

بسته شدن اتصال عمودی فیبر نوری

	24/48 هسته فیبر نوری Vertical Splice Closure-ZC-FV101H(7231216)		24/48 هسته فیبر نوری Vertical Splice Closure-ZC-FV105H(7231222)
	24/48 هسته فیبر نوری Vertical Splice Closure-ZC-FV101M(7231217)		96/144/288 هسته فیبر نوری اتصال عمودی بسته شدن-ZC-FV106H(7231223)
	بسته شدن اتصال عمودی فیبر نوری 96/144 هسته ای-ZC-FV102H(7231218)		96/144/288 هسته فیبر نوری اتصال عمودی بسته شدن-ZC-FV106M(7231224)
	بسته شدن اتصال عمودی فیبر نوری 96/144-ZC-FV102M(7231219)		96/144/288 هسته فیبر نوری اتصال عمودی بسته شدن-ZC-FV107H(7231225)
	48/96/144 هسته فیبر نوری اتصال عمودی بسته شدن-ZC-FV103H(7231220)		96/144/288 هسته فیبر نوری اتصال عمودی بسته شدن-ZC-FV108H(7231226)
	8/16/32 هسته فیبر نوری Vertical Splice Closure-ZC-FV104-PLC(7231221)		96/144/288 هسته فیبر نوری، اتصال عمودی بسته شدن-ZC-FV108M(7231228)
