شاخص فنی

شماره مدل			ZCSC-D096-02(7231207)
رنگ			مشکی
ظرفیت			96 هسته
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			مهر و موم انقباض حرارتی
ورودی/خروجی			1+4
پورت کابل ورودی			Ф12-Ф25
پورت کابل خروجی			Ф8-Ф21
ابعاد (L*W*D،MM)			390*Ф137
اندازه جعبه داخلی (MM)			400*210*190
اندازه جعبه بیرونی (MM)			585*435*415

نمودار ابعاد: (میلی متر)

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-D096-02 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

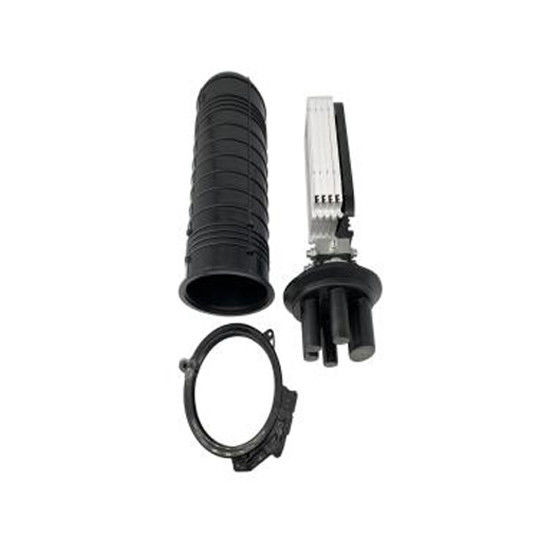

تصاویر برای مرجع

اطلاعات محصولات

بسته

• اندازه پلاستیک: 390 * Ф137 میلی متر
• جعبه داخلی با اندازه موجدار تک: 400 * 210 * 190 میلی متر
• کارتن با اندازه موجدار دوبل: 585*435*415mm (6PCS/جعبه)
• وزن هر کارتن: 10.5 کیلوگرم

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.

دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات خاصی که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
