بسته شدن اتصال عمودی فیبر نوری-ZCSC-D072-01(7231205)

شاخص فنی

شماره مدل			ZCSC-D072-01(7231205)
رنگ			مشکی
ظرفیت			72 هسته
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			قابلیت انقباض حرارتی
ورودی/خروجی			1+3
پورت کابل ورودی			Ф10-Ф16
پورت کابل خروجی			Ф8-Ф20
ابعاد (MM)			410*Ф135
اندازه جعبه داخلی (MM)			340*160*130
اندازه جعبه بیرونی (MM)			665*355*495

نمودار ابعاد: (میلی متر)

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-D072-01 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

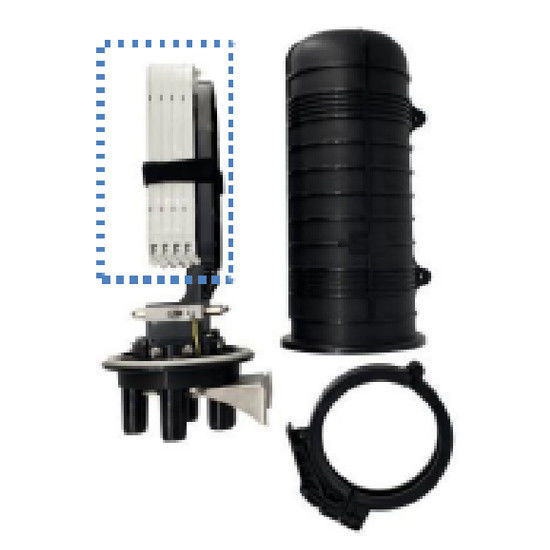

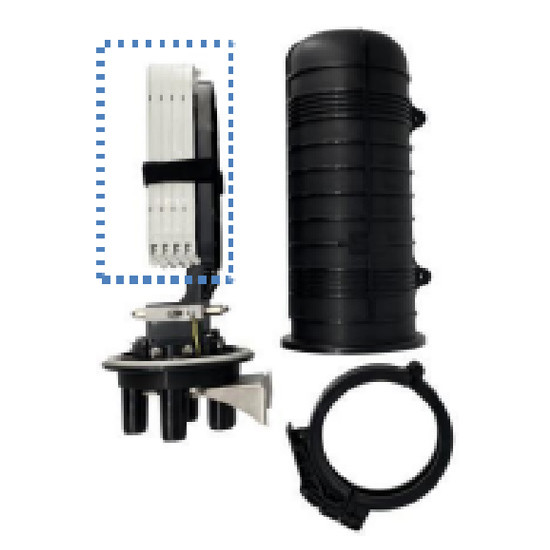

تصاویر برای مرجع

اطلاعات محصولات

بسته

• اندازه کیسه پلاستیکی: 410 * Ф135 میلی متر
• جعبه داخلی با اندازه موجدار: 340 * 160 * 130 میلی متر
• کارتن با اندازه موجدار دوبل: 665 * 355 * 495 میلی متر (6 عدد / جعبه)
• وزن هر کارتن: 12 کیلوگرم

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.

دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

نصب قطب

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
