رنگ: | مشکی | ظرفیت: | 48 هسته |
---|---|---|---|
مواد: | PP، PC، PC + ABS | ورودی/خروجی: | 1+4 |
ابعاد (میلی متر): | 390*Ф135 | ||
برجسته: | 7231204 بسته شدن اسپلایس,ZCSC-D048-03,1+4 بسته شدن اسپلایس خروجی ورودی |
شماره مدل | ZCSC-D048-03(7231204). | |||||||
رنگ | مشکی | |||||||
ظرفیت | 48 هسته | |||||||
سطح حفاظت | IP68 | |||||||
مواد | PP، PC، PC + ABS | |||||||
روش آب بندی برای ورودی ها | مهر و موم انقباض حرارتی | |||||||
ورودی/خروجی | 1+4 | |||||||
کابل ورودی دیا | Ф13-Ф23 | |||||||
کابل خروجی دیا | Ф8-Ф20 | |||||||
رطوبت نسبی | ≤95% (℃ 30℃) | |||||||
فشار جو | 62 × 101 کیلو پاسکال | |||||||
ابعاد (MM) | 390*Ф135 | |||||||
اندازه جعبه داخلی (MM) | 400*210*190 | |||||||
اندازه جعبه بیرونی (MM) | 645*415*395 | |||||||
در هر وزن (کیلوگرم) | 1.7 | |||||||
وزن ناخالص (کیلوگرم) | 10.5 | |||||||
عدد/کارتن (PCS) | 6 |

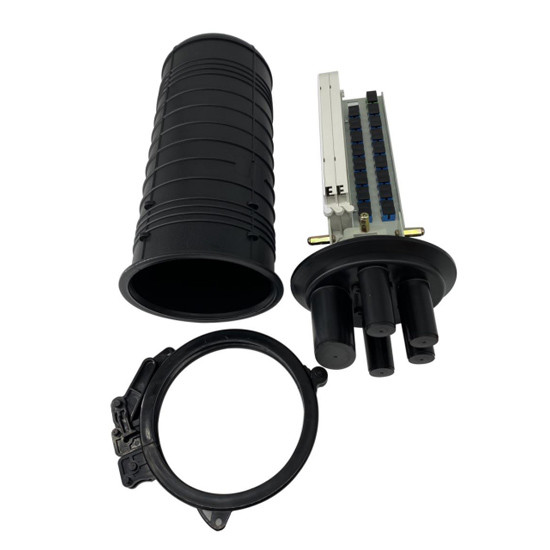

ZION COMMUNICATION مدل شماره ZCSC-D048-04 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.
ته جعبه، روکش جعبه، نگهدارنده کابل، نگهدارنده برای تقویت قسمت کابل، سینی اسپلایس، روکش شفاف سینی اسپلایس، بند کابل جادویی، صفحه برای نصب سینی اسپلایس، قسمت آب بندی بدنه جعبه، حلقه جعبه و سایر لوازم جانبی.
بسته
حمل و نقل و ذخیره سازی
از 25 ℃ تا 40 درجه باشد
توجه: قطعات خاصی که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند
نصب هوایی
1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی
نصب قطب
1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
