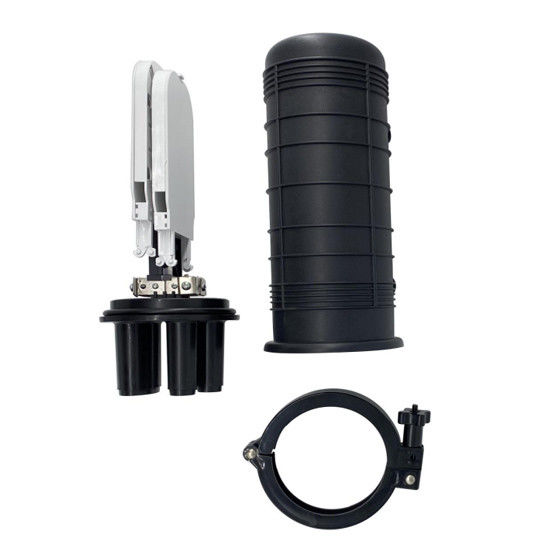

بسته شدن اتصال عمودی فیبر نوری-ZCSC-D048-01(7231202)

شاخص فنی

شماره مدل			ZCSC-D048-01(7231202)
رنگ			مشکی
ظرفیت			48 هسته
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			مهر و موم انقباض حرارتی
ورودی/خروجی			1+3
کابل ورودی دیا			Ф11-Ф23
کابل خروجی دیا			Ф8-Ф20
رطوبت نسبی			≤95% (℃ 30℃)
فشار جو			62 × 101 کیلو پاسکال
ابعاد (MM)			340*Ф110
اندازه جعبه داخلی (MM)			350*180*140
اندازه جعبه بیرونی (MM)			555*365*575
در هر وزن (کیلوگرم)			1.1
وزن ناخالص (کیلوگرم)			14.5
عدد/کارتن (PCS)			12

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-D048-01 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

تصاویر برای مرجع

بازرسی و تست

• برآورده کردن الزامات ظاهری و ساختاری 5.2 از YD/T 590.2-2005،YD/T 778-2011
• برآورده کردن الزامات آزمون حمل و نقل 6.9 از YD/T778-2011
• برآورده کردن الزامات فنی رایج برای قطعات پلاستیکی CB 867-83
• سطح حفاظت: تست IP68
• برآورده کردن الزامات بسته مشترک برای تجهیزات ارتباطی GB3873-1993
• عملکرد بازدارنده شعله: غیر شعله گیر

قطعات بسته شدن اتصال فیبر نوری

ته جعبه، روکش جعبه، نگهدارنده کابل، نگهدارنده برای تقویت قسمت کابل، سینی اسپلایس، روکش شفاف سینی اسپلایس، بند کابل جادویی، صفحه برای نصب سینی اسپلایس، قسمت آب بندی بدنه جعبه، حلقه جعبه و سایر لوازم جانبی.

بسته بندی، حمل و نقل و ذخیره سازی

بسته

• اندازه جعبه داخلی: 350 * 180 * 140 میلی متر
• اندازه جعبه بیرونی: 555 * 365 * 575 میلی متر (12 عدد / کارتن)

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.دمای نگهداری باید

از 25 ℃ تا 40 درجه باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند

روش نصب

نصب هوایی

1-بسته شدن فیبر نوری 2-آویز 3-سیم فولادی

نصب قطب

1 – صفحه ثابت 2 – صفحه نصب 3 – پیچ U 4 – تیر تلفن
