فیبر نوری اتصالات افقی بسته-ZCSC-H144-04(7231120)

شاخص فنی

شماره مدل			ZCSC-H144-04(7231120)
رنگ			مشکی
ظرفیت			144 هسته
سطح حفاظت			IP68
مواد			PC، PC+ABS، PP
روش آب بندی برای ورودی ها			مهر و موم مکانیکی
ورودی/خروجی			2+2
پورت کابل ورودی			Ф25
پورت کابل خروجی			Ф25
ابعاد (L*W*D،MM)			575*178*115
اندازه جعبه داخلی (MM)			585*190*125
اندازه جعبه بیرونی (MM)			600*395*515
وزن ناخالص (کیلوگرم)			24
عدد/کارتن (PCS)			8

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-H144-04 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

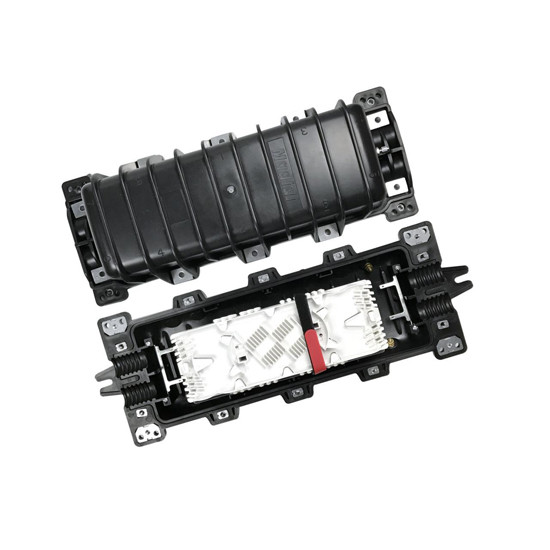

تصاویر برای مرجع

اطلاعات محصولات

• اندازه کیسه پلاستیکی: 575 * 178 * 115 میلی متر
• جعبه داخلی با اندازه موجدار: 585 * 190 * 125 میلی متر
• کارتن با اندازه موجدار دوبل: 600 * 395 * 515 میلی متر (8 عدد / جعبه)
• وزن هر کارتن: 24 کیلوگرم

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.

دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات خاصی که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند
