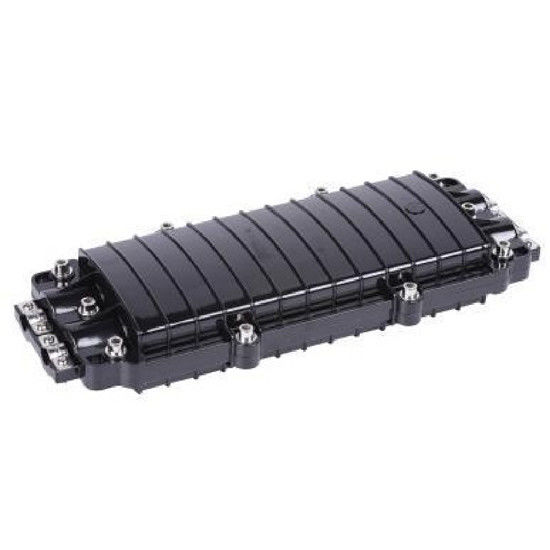

بسته شدن اتصالات افقی فیبر نوری-ZCSC-H024-04(7231104)

شاخص فنی

شماره مدل			ZCSC-H024-04(7231104)
رنگ			مشکی
ظرفیت			24 هسته ای
سطح حفاظت			IP68
مواد			PC، PC+ABS، PP
روش آب بندی برای ورودی ها			پیچ مکانیکی
ورودی/خروجی			2+2
پورت کابل ورودی			Ф15
پورت کابل خروجی			Ф15
ابعاد (L*W*D،MM)			406*168*74
اندازه جعبه داخلی (MM)			90*185*415
اندازه جعبه بیرونی (MM)			465*430*385
وزن ناخالص (کیلوگرم)			20
عدد/کارتن (PCS)			20

نمودار ابعاد: (میلی متر)

عکس شماره 1: نمای بالا عکس شماره 2: نمای جانبی عکس شماره 3: نمای جلو

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-H024-04 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

اطلاعات محصولات

• بدنه از پلاستیک مهندسی با کیفیت بالا با استحکام خوب ساخته شده است.
• با طراحی ضد آب خوب، بسته شدن اتصال فیبر نوری را می توان در زیرزمینی و هوایی اعمال کرد.
• 3.3 مجهز به 2 سینی اتصال (هر ظرفیت 12 هسته است) (عکس شماره 4 برای جزئیات).
• طراحی عالی مسیریابی فیبر، انحنای شعاع فیبر و فضای ذخیره‌سازی فیبر کافی را تضمین می‌کند.

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.

دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند.
