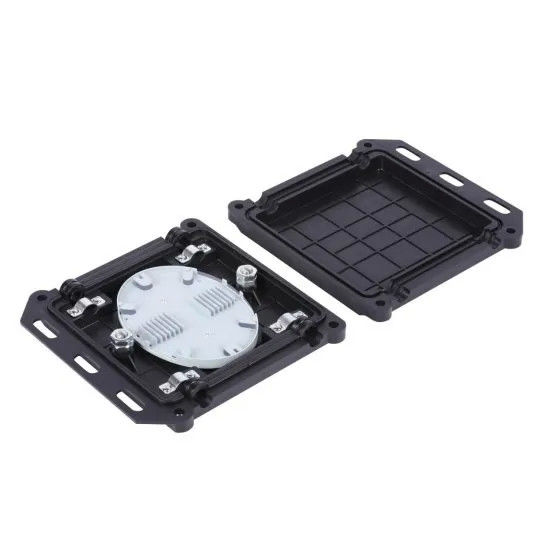

بسته شدن اتصالات افقی فیبر نوری-ZCSC-H024-01(7231101)

شاخص فنی

شماره مدل			ZCSC-H024-01(7231101)
رنگ			مشکی
ظرفیت			24 هسته ای
سطح حفاظت			IP68
مواد			PP، PC، PC + ABS
روش آب بندی برای ورودی ها			مهر و موم انقباض حرارتی
ورودی/خروجی			2+2
پورت کابل ورودی			Ф13-Ф16
پورت کابل خروجی			Ф13-Ф16
ابعاد (L*W*D،MM)			406*168*74
اندازه جعبه داخلی (MM)			220*220*55
اندازه جعبه بیرونی (MM)			500*330*460
در هر وزن (کیلوگرم)			0.9
وزن ناخالص (کیلوگرم)			19
عدد/کارتن (PCS)			20

نمودار ابعاد: (میلی متر)

عکس شماره 1: نمای بالا عکس شماره 2: نمای جانبی عکس شماره 3: نمای جلو

بررسی اجمالی

ZION COMMUNICATION مدل شماره ZCSC-H024-01 یکی از تجهیزات اصلی برای نقاط دسترسی کاربر است که برای اتصال حفاظتی و توزیع بین دو یا چند کابل استفاده می شود.عملکرد اصلی اتصال کابل توزیع و کابل داخلی در هوای آزاد است.به دلیل ساختار ثابت، عملکرد آب بندی خوب و ساخت آسان، به طور گسترده در سیستم های ارتباطی، تلویزیون کابلی، سیستم های شبکه کابل نوری و سایر موارد استفاده می شود.

اطلاعات محصولات

• اندازه کیسه پلاستیکی: 210 * 210 * 45 میلی متر
• جعبه داخلی با اندازه موجدار: 220 * 220 * 55 میلی متر
• کارتن با اندازه موجدار دوبل: 500 * 330 * 460 میلی متر (20 عدد / جعبه)
• وزن هر کارتن: 19 کیلوگرم

حمل و نقل و ذخیره سازی

• در طول حمل و نقل از باران، قرار گرفتن در معرض آفتاب و فشار دادن خودداری کنید
• محصولات باید در انبار نگهداری شود و از رطوبت، آفتاب، آتش دوری شود.
  دمای نگهداری باید از 25 ℃ ~ 40 ℃ باشد

توجه: قطعات ویژه ای که در حین حمل و نقل به راحتی آسیب می بینند باید به دقت محافظت شوند.
