محل منبع: | Hangzhou ، چین |
---|---|
نام تجاری: | HELLOSIGNAL OR OEM |
گواهی: | UL, ETL, CE,CPR, RoHS |
شماره مدل: | <i>NO.</i> <b>نه</b> <i>7112326</i> <b>7112326</b> |
مقدار حداقل تعداد سفارش: | 305M / قرقره ، 100 قرقره |
جزئیات بسته بندی: | قرقره چوبی ، کارتن ، پالت |
زمان تحویل: | به طور معمول 25 روز کاری |
شرایط پرداخت: | T / T ، L / C |
قابلیت ارائه: | 10000 قرقره در ماه ، 3050 کیلومتر در ماه |

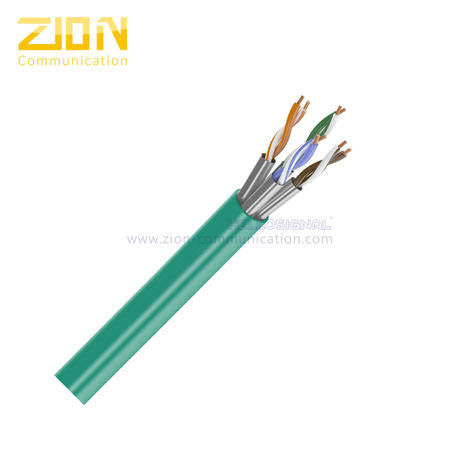

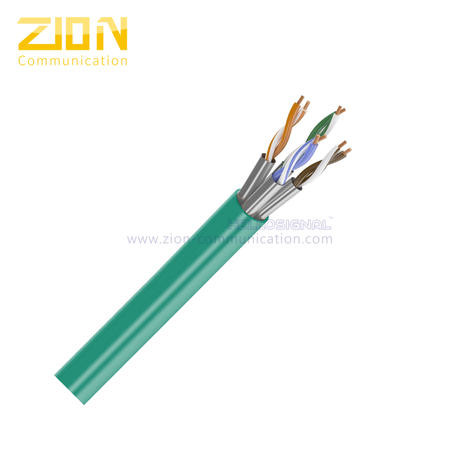

تعداد هادی ها: | 4 جفت | تایپ کنید: | U / FTP CAT6A |
---|---|---|---|
ژاکت: | LSZH | رنگ: | آبی خاکستری/...... |
هادی: | مس برهنه | کاربرد: | ارتباطات از راه دور ، شبکه ، Telecom / CATV ، اتصال باند پهن ، ارتباطات / دوربین مدار بسته / رایانه |
عایق: | فوم PE | استاندارد 1: | ISO / IEC 11801-1 Ed.1.0 |
استاندارد 2: | ANSI / TIA-568-C.2 ANSI / TIA-568.2-D | استاندارد 3: | UL444 、 UL1581 、 UL1666 、 IEC60332-1 、 EN50399 |
پشتیبانی: | 10Gbase-t 、 1000BASE-T | سپر: | U / FTP ، محافظت شده |
برجسته: | کابل LSZH Cat6a Ethernet,کابل شبکه CPR CAT6,کابل شبکه U / FTP CAT6 |

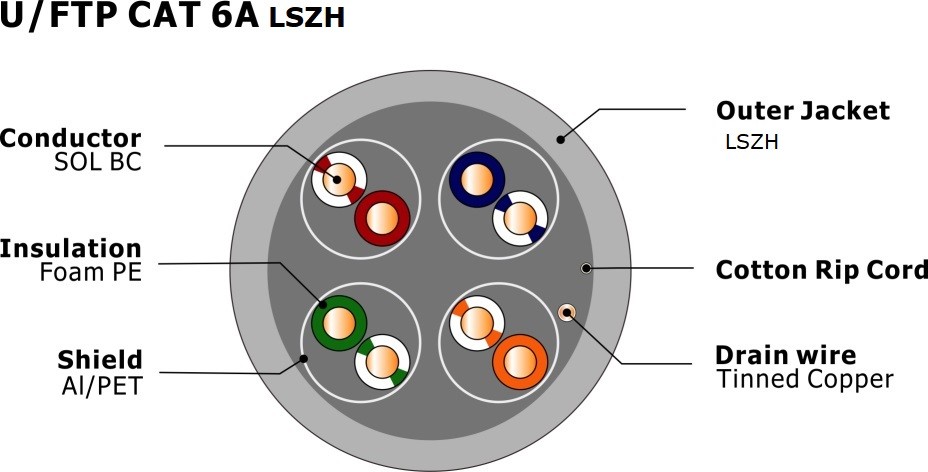

رهبر ارکستر: | 0.57 ± 0.005mm مس جامد برهنه | |||||
جفت ها: | 4 جفت | |||||
عایق: | 1.33 ± 0.05 میلی متر فوم PE | |||||
رنگ های عایق: | آبی-سفید / آبی ، نارنجی-سفید / نارنجی | |||||
سبز-سفید / سبز ، قهوه ای-سفید / قهوه ای | ||||||
محافظ | فویل AL / PET ، پوشش 100٪ | |||||
هر جفت را بپوشانید | ||||||
سیم را تخلیه کنید | 0.40 ± 0.005 میلی متر TC | |||||
RipCord: | پنبه یا الیاف | |||||
کت بیرون: | 7.3 ± 0.5 میلی متر LSZH |
مقاومت DC | 38 9.38 اهم / 100 متر در 20 < | |||||||
عدم تعادل مقاومت DC | 4٪ @ 20 | |||||||
ظرفیت متقابل | 5.6 nF / 100 متر | |||||||
امپدانس مشخصه | 1 - 100 مگاهرتز: 100 ± 15 اهم | |||||||
100 - 200 مگاهرتز: 100 ± 22 اهم | ||||||||
200 - 500 مگاهرتز: 100 ± 32 اهم | ||||||||
حداکثر فرکانس | 500 مگاهرتز | |||||||
عدم تعادل ظرفیت | 330 pF / 100 متر | |||||||
NVP | 67٪ | |||||||
تاخیر کجی | ns 45nns / 100m |
فرکانس | RL (حداقل) | از دست دادن درج (حداکثر) | تأخیر انتشار (حداکثر) | تأخیر کجی (حداکثر) | بعدی (حداقل) | PS بعدی (حداقل) | ELNEXT (حداقل) | PSELNEXT (حداقل) |
مگاهرتز | دسی بل | دسی بل / 100 متر | ns / 100 متر | ns / 100 متر | دسی بل | دسی بل | دسی بل / 100 متر | دسی بل / 100 متر |
1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
20 | 25.0 | 8.5 | 542.1 | 45.0 | 8/54 | 52.8 | 41.8 | 38.8 |
31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 9/37 | 34.9 |
62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
※ توجه: عملکرد انتقال فوق در شرایط آزمایش شده 100M ، 20 ± 2 است.
نشانه گذاری | HELLOSIGNAL NO.7112326 U / FTP CAT6A 4PR 23AWG LSZH ... 305M (1000FT) (یا به درخواست مشتری) | |||||||
بسته داخلی | 305 متر / قرقره ، 305 متر / حلقه (یا به درخواست مشتری) | |||||||
بسته بیرونی | جعبه رنگ ، پالت (یا به درخواست مشتری) | |||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت ودیعه. | |||||||
نام تجاری | HELLOSIGNAL® یا OEM |
