| محل منبع: | Hangzhou ، چین |
|---|---|
| نام تجاری: | HELLOSIGNAL OR OEM |
| گواهی: | UL, ETL, CE,CPR, RoHS |
| شماره مدل: | NO. نه 7112322 7112322 |
| مقدار حداقل تعداد سفارش: | 305M / قرقره ، 100 قرقره |
| جزئیات بسته بندی: | قرقره چوبی ، کارتن ، پالت |
| زمان تحویل: | به طور معمول 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 10000 قرقره در ماه ، 3050 کیلومتر در ماه |
| تعداد هادی ها: | 4 جفت | تایپ کنید: | u/ftp cat6a |
|---|---|---|---|
| ژاکت: | پی وی سی | رنگ: | آبی/خاکستری/...... |
| هادی: | مس لخت | برنامه: | مخابرات، شبکه، مخابرات / CATV، اتصال پهن باند، مخابرات / دوربین مدار بسته / کامپیوتر |
| عایق: | فوم PE | استاندارد 1: | ISO/IEC 11801-1 Ed.1.0 |
| استاندارد 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | استاندارد 3: | UL444، UL1581، UL1666، IEC60332-1، EN50399 |
| پشتیبانی کنید: | 10Gbase-t،1000BASE-T | سپر: | U/FTP، محافظ |
| برجسته کردن: | کابل شبکه مس FTP CAT 6A,کابل شبکه U / FTP CAT 6A,کابل شبکه 500 مگاهرتز CAT 6A |
||

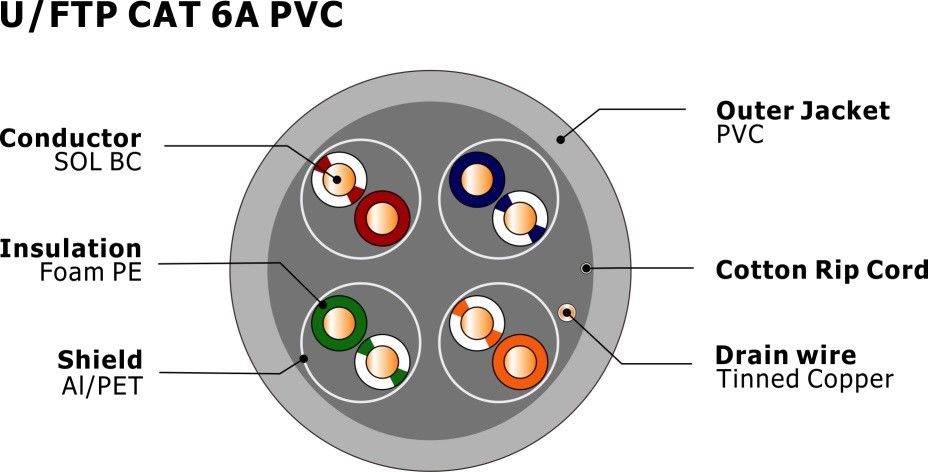

| اجزا | مشخصات |
|---|---|
| هادی | 0.57±0.005mm مس جامد بدون روکش |
| جفت ها | 4 جفت |
| عایق | 1.33±0.05 میلی متر فوم PE |
| رنگ های عایق | آبی-سفید/آبی، نارنجی-سفید/نارنجی، سبز-سفید/سبز، قهوه ای-سفید/قهوه ای |
| شیلددار | فویل AL/PET، پوشش 100٪ (پوشش هر جفت) |
| سیم تخلیه | 0.40±0.005mm TC |
| RipCord | پنبه یا فیبر |
| روکش بیرونی | 7.3±0.5 میلی متر PVC |
| پارامتر | مشخصات |
|---|---|
| مقاومت DC | <9.38 اهم/100 متر @20℃ |
| عدم تعادل مقاومت DC | 4٪ @ 20℃ |
| ظرفیت متقابل | 5.6 نانو فاراد/100 متر |
| امپدانس مشخصه | 1-100 مگاهرتز: 100±15 اهم | 100-200 مگاهرتز: 100±22 اهم | 200-500 مگاهرتز: 100±32 اهم |
| حداکثر فرکانس | 500 مگاهرتز |
| عدم تعادل ظرفیت | 330 پیکوفاراد/100 متر |
| NVP | 67٪ |
| تاخیر انحراف | ≤ 45ns/100m |
| فرکانس (مگاهرتز) | RL Min. (dB) | افت درج Max. (dB/100m) | تاخیر انتشار Max. (ns/100m) | تاخیر انحراف Max. (ns/100m) | NEXT Min. (dB) | PS NEXT Min. (dB) | ELNEXT Min. (dB/100m) | PS ELNEXT Min. (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| پارامتر | مشخصات |
|---|---|
| علامت گذاری | HELLOSIGNAL NO.7112322 U/FTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (یا طبق درخواست مشتری) |
| بسته بندی داخلی | 305 متر/قرقره، 305 متر/قرره (یا طبق درخواست مشتری) |
| بسته بندی بیرونی | جعبه رنگی، پالت (یا طبق درخواست مشتری) |
| زمان تحویل | معمولاً 25 روز پس از دریافت سپرده |
| نام تجاری | HELLOSIGNAL® یا OEM |
