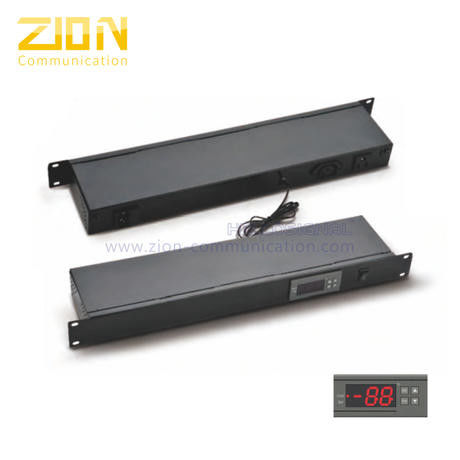

واحد دمای دیجیتال TC

لوازم جانبی مرکز داده از چین تولید کننده - Zion Communication

برای اطلاعات بیشتر لطفا مراجعه کنید: Zion Communication Copper System

خلاصه ی محصول

نصب قفسه 19 اینچی
ساختار ساده، نصب آسان
کابل کشی و کار آسان
مقاومت مزاحم، عملکرد قابل اعتماد
خروجی دو طرفه (IEC320 C13 و NEMA 5-15R)

مشخصات مدل

شماره مدل	نوع کانکتور ورودی
ZC70180101	نوع انگلستان (BS1363)
ZC70180102	نوع آلمانی (DIN49441)
ZC70180103	نوع ایالات متحده (NEMA 5-15P)

پارامترهای فنی

منبع برق: 220VAC +10%/-15%, 50/60Hz
محدوده اندازه گیری دمای: -50°C تا 99°C
رزولوشن: 1°C
ظرفیت تماس خروجی یخچال: 10A/277VAC
زمان تاخیر خطای سنسور: 1 دقیقه
سطح ایمنی: IP65
رطوبت عملیاتی: 20-85٪ (بدون گردهی)
مصرف برق: ≤3W
محدوده کنترل دما: -40°C تا 50°C
دقت: -50°C تا 70°C، ±1°C؛ ±1°C در موارد دیگر
توان حرکت کمپرسور تک فاز ≤1/2HP
سنسور: NTC
دمای کار: -30°C تا 75°C

جزئیات عملیات

عملیات کلیدی

فشار ▲ برای نمایش حد بالا تنظیم شده; فشار ▼ برای نمایش حد پایین تنظیم شده

تغییر مقدار تنظیم پارامتر

SET را برای بیش از 3 ثانیه فشار دهید تا وضعیت تغییر پارامتر را وارد کنید. ▲ یا ▼ را برای حرکت در موارد منوی فشار دهید. SET را برای نمایش ارزش فعلی پارامتر فشار دهید.

تنظیم پارامتر

SET و ▲ یا ▼ را همزمان فشار دهید تا مقادیر پارامتر را تنظیم کنید. برای تنظیم سریع بیش از 1 ثانیه نگه دارید. RST را فشار دهید یا 30 ثانیه صبر کنید تا تغییرات را ذخیره کنید.

تنظیم مجدد پارامتر

اگر تنظیمات پارامتر در راه اندازی نادرست باشد (LED E1 را با زنگ نشان می دهد) ، SET را فشار دهید تا تنظیمات پیش فرض را بازگرداند.

توابع فشار کلید

فشار کلید	حالت عادی	حالت تغییر پارامتر
SET	زمان محافظت از کمپرسور را بررسی کنید	نمایش مقدار محدوده منوی فعلی
SET (3 ثانیه)	تغییر پارامتر وارد کنید
RST	کنترل درجه حرارت بیش از مقدار	از تغییر پارامتر خارج شوید
▲	بررسی محدودیت های بالای دمای	آیتم های منوی به عقب می روند
▼	کنترل دمای پایین تر	آیتم های منو به جلو می روند
SET+▲		افزایش مقدار پارامتر با درجه
SET+▼		مقادیر پارامتر با درجه کاهش می یابد

عملکردهای خروجی کنترل

کنترل کمپرسور

کمپرسور هنگامی که دمای بالاتر از حد بالا شروع می شود و هنگامی که پایین تر از حد پایین است متوقف می شود. در طول خطای سنسور، کمپرسور در چرخه 15 دقیقه روشن / 30 دقیقه خاموش کار می کند.شروع مجدد کمپرسور نیاز به اتمام زمان محافظت دارد.

سیستم هشدار

LED وقتی دمای بالاتر از حد تنظیم شده می درخشد. پس از مدت تاخیر آژیر صدای بزر می آید. هر کلید را فشار دهید تا آژیر خاموش شود در حالی که وضعیت آژیر را حفظ کنید.

توضیحات نور شاخص

نور شاخص	وضعیت	عملکرد
عالیه	هميشه روشن	خروجی کمپرسور
عالیه	فلش ها	تاخیر خروجی کمپرسور
تنظیم شده	هميشه روشن	وضعیت تغییر پارامتر

تنظیمات پارامتر

ماده	عملکرد	محدوده تنظیم	واحد	پیش فرض
F1	محدوده بالایی	F2~+5	°C	-10
F2	محدوده پایین	-40~F1	°C	-20
F3	کالیبراسیون دمای	-5 تا 5	°C	0
F4	زمان حفاظت از کمپرسور	0 تا 9	دقیقه	3
F5	بیش از مقدار دمای	0 ~ 50 (قرارداد 0 برای لغو آلارم)	°C	15
F6	زمان تأخیر آژیر دمای بیش از حد	F2~+5	°C	20

مقررات ایمنی

خطر

به درستی از اتصال سنسور، قدرت و رله متمایز شوید. از سیم کشی نادرست یا بارگذاری بیش از حد اجتناب کنید. تمام اصلاحات باید با قطع قدرت انجام شود.

هشدار

در آب، محیط مرطوب، دمای بالا، تداخل الکترومغناطیسی قوی یا شرایط خوردنی استفاده نکنید.

احتیاط

اطمینان حاصل کنید که منبع برق با مشخصات واحد مطابقت دارد ولتاژ ثابت را حفظ کنید تا از تداخل جلوگیری شود

کد خطا

کد	دلیلش	وضعیت
E1	خطای حافظه	آلارم، ماشين کار نميکنه
E2	خطای سنسور	آلارم، کمپرسور متناسب کار می کند
HH	بیش از حد درجه حرارت نمایش

محل منبع:	چین
نام تجاری:	Zion communication OR OEM
گواهی:	ISO, CE, RoHS, UL
شماره مدل:	تجهیزات مرکز داده

مقدار حداقل تعداد سفارش:	1000 عدد
جزئیات بسته بندی:	1 کامپیوتر / کیسه پلاستیکی ، PCS / Carton
زمان تحویل:	به طور معمول 10 روز کاری
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	30،000 قطعه در ماه

واحد دیجیتال دما با نصب 19 اینچی، خروجی دو طرفه و سنسور NTC برای کنترل دقیق

19 اینچ نصب واحد دمای دیجیتال,کنترل کننده دمای خروجی دو طرفه,حسگر NTC واحد TC
