تعداد هادی ها: | 4 | تایپ کنید: | CAT5/CAT5e/CAT6/CAT7 |
---|---|---|---|
ژاکت: | پی وی سی سی ام آر | رنگ: | آبی/قرمز/مشکی/خاکستری |
رهبر ارکستر: | مس برهنه | کاربرد: | مخابرات، شبکه، مخابرات / CATV، اتصال پهن باند، مخابرات / دوربین مدار بسته / کامپیوتر |
برجسته: | کابل دوربین مدار بسته,کابل دوربین در فضای باز |

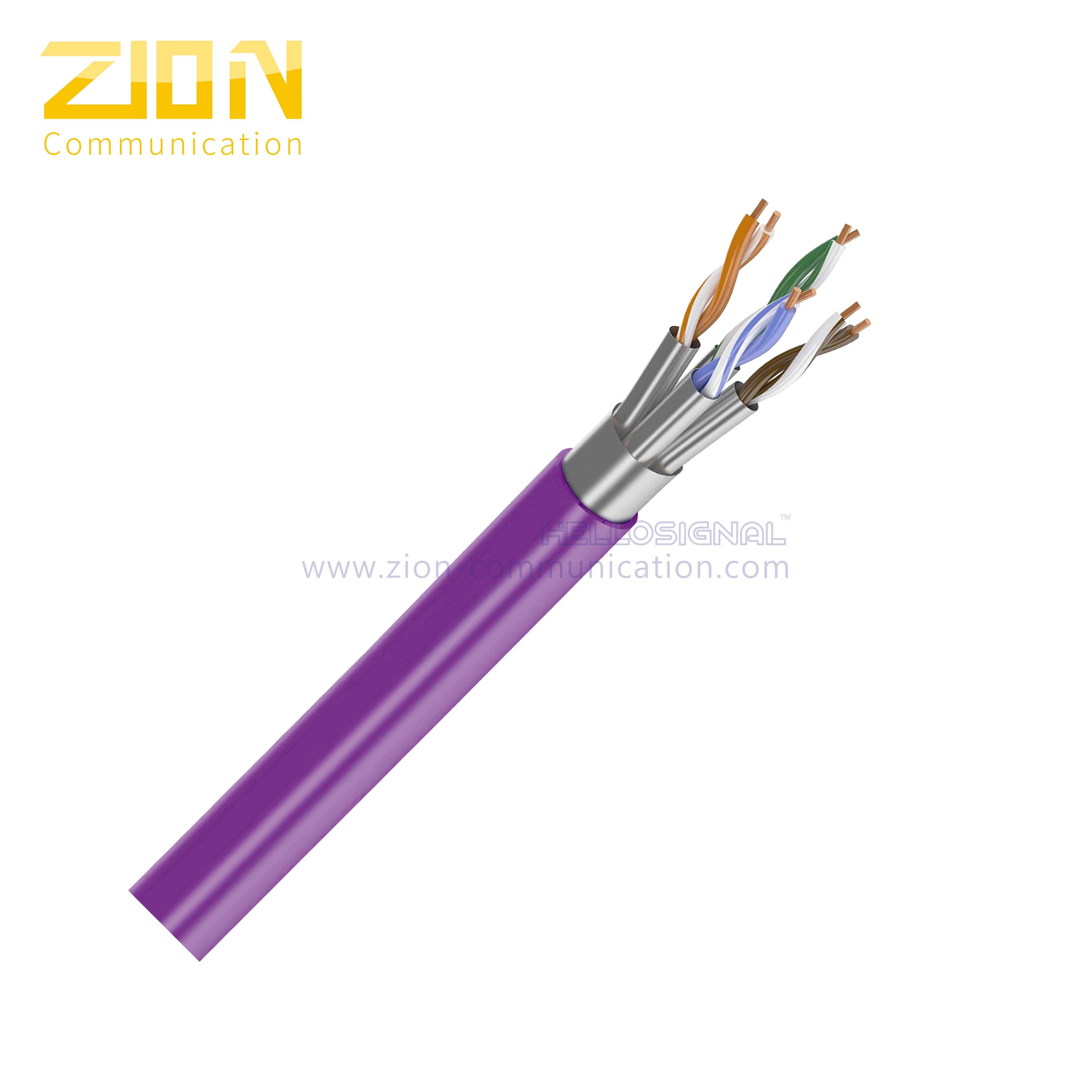

کابل نصب F/FTP CAT 6A Twisted Pair | ||||||||
کابل لن | ||||||||
نه7112334 | ||||||||
ساخت و ساز | ||||||||
رهبر ارکستر: | 23 AWG مس برهنه جامد | |||||||
جفت: | 4 جفت | |||||||
عایق بندی: | 1.35 میلی متر Skin-Foam-Skin | |||||||
رنگ های عایق: | آبی-سفید/آبی،نارنجی-سفید/نارنجی | |||||||
سبز-سفید/سبز،قهوه ای-سفید/قهوه ای | ||||||||
سپر | محافظ انفرادی جفت، فویل Al/PET، فویل رو به بیرون | |||||||
سیم تخلیه | 0.005±0.40 میلی متر TC | |||||||
سپر کلی | فویل Al/PET | |||||||
طناب پاره کردن: | پنبه | |||||||
ژاکت بیرونی: | 8.0±0.2 میلی متر PVC CMR | |||||||
ویژگی های الکتریکی | ||||||||
امپدانس | 4 - 100 مگاهرتز 100±15 اهم | |||||||
100 - 200 مگاهرتز 100±22 اهم | ||||||||
200 - 500 مگاهرتز 100±32 اهم | ||||||||
Max.Conductor DC مقاومت 20℃ |
8.7 اهم / 100 متر | |||||||
Res.عدم تعادل (%) | حداکثر2.5 | |||||||
جفت به زمین عدم تعادل ظرفیت |
330 pF/100m | |||||||
امپدانس انتقال | حداکثر 10 میلی اهم بر متر @ 100 مگاهرتز | |||||||
دمای نصب | -30 - 50℃را | |||||||
دمای عملیات | -20 تا 75 ℃ (4- تا 167 ℉)را | |||||||

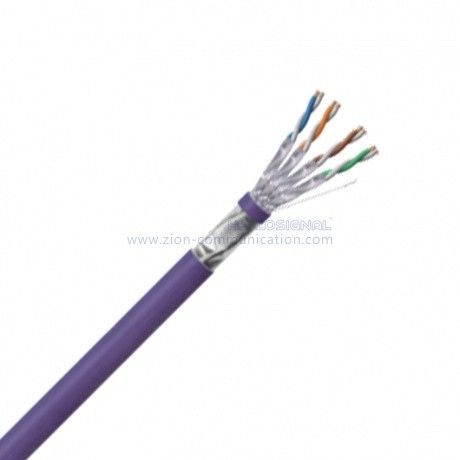

سطح مقطع | ||||||||
کاربرد | ||||||||
• مناسب برای کابل کشی ساختمان های ساختمانی. | ||||||||
• برای انتقال سیگنال های صوتی و داده های دیجیتال و آنالوگ. | ||||||||
• به خصوص برای تمام برنامه های کاربردی کلاس EA مناسب است. | ||||||||
• ISDN، Ethernet 10 Base-T، Fast Ethernet 100 Base-T، Gigabit Ethernet 1000Base-T، 10G Base-T.(IEEE 802.3). | ||||||||
• Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s.(IEEE802.5). | ||||||||
استاندارد | ||||||||
IEC/ISO 61156-5;ANSI/TIA568C.2;ISOIIEC 11801 | ||||||||
ویژگی های عملکرد | ||||||||
فرکانس | RL (حداقل) | از دست دادن درج (حداکثر) | تأخیر انتشار (حداکثر) | انحراف تاخیری (حداکثر) | بعدی (دقیقه) | PSNEX (حداقل) | ELNEXT (حداقل) | PSELNEXT (حداقل) |
مگاهرتز | دسی بل | دسی بل/100 متر | ns/100m | ns/100m | دسی بل | دسی بل | دسی بل/100 متر | دسی بل/100 متر |
1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
توجه: عملکرد انتقال فوق در 100M، 20±2℃تحت شرایط آزمایش شده | ||||||||
اطلاعات سفارش | ||||||||
نشانه گذاری | HELLOSIGNAL NO.7112334 F/FTP CAT6A 4PR 23AWG PVC CMR XXX (یا به درخواست مشتری) |
|||||||
بسته داخلی | 305 متر / قرقره، 305 متر / قرقره (یا به درخواست مشتری) | |||||||
بسته بیرونی | جعبه رنگ، پالت (یا به درخواست مشتری) | |||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
نام تجاری | HELLOSIGNAL®یا OEM |
