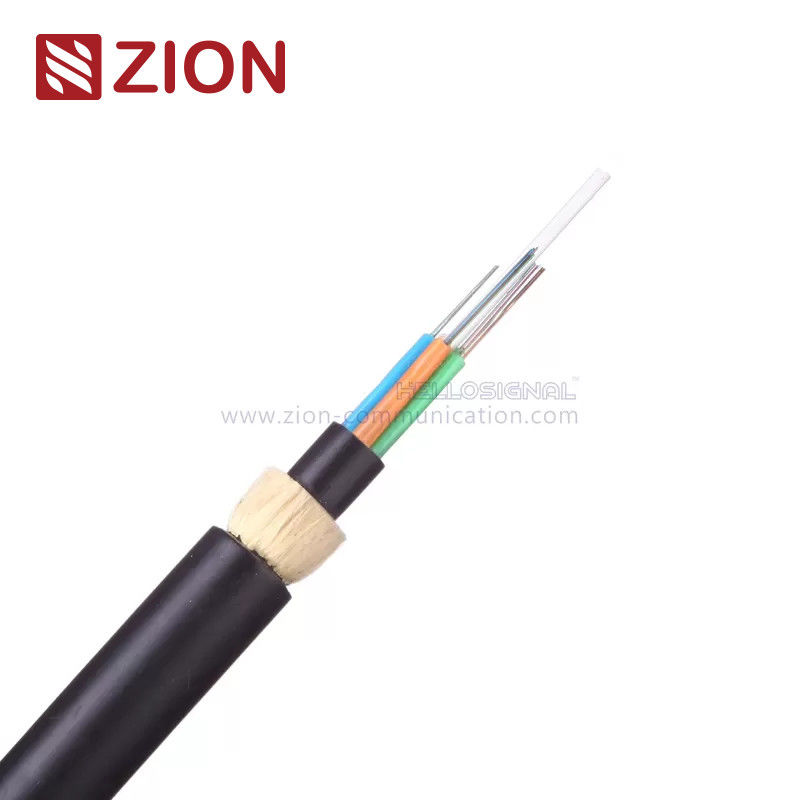

کلیه کابل های هوایی خود پشتیبان دی الکتریک ADSS با PE یا AT در غلاف بیرونی

اطلاعات پایه
محل منبع: چين
نام تجاری: Zion communication OR OEM
گواهی: CE, ROHS, VDE, UL
شماره مدل: کابل فیبر نوری ADSS
مقدار حداقل تعداد سفارش: 10 کیلومتر
جزئیات بسته بندی: 1000M یا 2000M / طبل چوبی
زمان تحویل: به طور معمول 25 روز کاری
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 600 کیلومتر / ماه
اطلاعات تکمیلی
واحد فیبر: YOFC G.652D پر کردن 1: مخلوط پر کننده لوله
لوله: لوله گشاد پر کردن 2: کامپوننت پر کننده کابل
عضو قدرت: PRP پوشش داخلی: آهن
غلاف بیرونی: PE یا AT رنگ: سیاه
بسته بندی: 1000M ، 2000M ، طبل چوبی
برجسته:

کابل فیبر نوری از راه دور

,

کابل اترنت فیبر نوری


توضیحات محصول





کلیه کابل های هوایی خود پشتیبان دی الکتریک ADSS با PE یا AT در غلاف بیرونی





جزئیات سریع:



  • تمام کابل های هوایی خود پشتیبانی از دی الکتریک
  • کابل فیبر نوری ADSS
  • G.652D یا G.657A
  • قطر کابل: 13.0 میلی متر؛13.6mm; .6 میلی متر؛ 14 14.5میلی متر
  • کشش کار حداکثر مجاز: 6000N / 10000N / 15000N
  • قدرت شکستن: 15000N / 24000N / 36000N
  • دهانه مناسب (NESC Standard.m): 150/250/320
  • کابل ADSS با استاندارد IEEE 1222-2004 و همچنین IEC60794-1 مطابقت دارد.



شرح:



ADSS cable is loose tube stranded. کابل ADSS رشته سست است. Fibers, 250μm, are positioned into a loose tube made of a high الیاف ، 250μm ، در یک لوله شل ساخته شده از یک سطح قرار می گیرند

modulus plastic. پلاستیک مدول. The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic لوله ها به صورت FRP (پلاستیک تقویت شده با فیبر) به عنوان یک غیر فلزی رشته شده اند

central strength member into a compact and cicular cable core. عضو قدرت مرکزی در هسته کابل جمع و جور و حلقوی. After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. پس از پر شدن کابل از ترکیب پر ، آن را با غلاف نازک PE (پلی اتیلن) ​​به عنوان غلاف داخلی پوشانده است. After stranded layer of پس از لایه رشته

نخهای آرام در قسمت غلاف داخلی به عنوان عضو قدرت اعمال می شوند ، کابل با آن تکمیل می شود

PE یا AT (ضد ردیابی)به عنوان غلاف بیرونی



برنامه های کاربردی:

  • برای خط برق سربار زیر 110KV ، غلاف بیرونی PE اعمال می شود.
  • برای خط برق سربار مساوی یا بیش از 110 کیلو ولت ، از غلاف بیرونی AT استفاده شده است.
  • طراحی اختصاصی و کمیت aramid و فرایند stranding می تواند تقاضای دهانه های مختلف را برآورده سازد.
KT3002 کلیه کابل هوایی خود پشتیبان دی الکتریک ADSS با PE یا AT در غلاف بیرونی
توضیحات و استانداردها:



ADSS cable is loose tube stranded. کابل ADSS رشته سست است. Fibers, 250μm, are positioned into a loose tube made of a high الیاف ، 250μm ، در یک لوله شل ساخته شده از یک سطح قرار می گیرند

modulus plastic. پلاستیک مدول. The tubes are stranded around a FRP (Fiber Reinforced Plastics) as a non-metallic لوله ها به صورت FRP (پلاستیک تقویت شده با فیبر) به عنوان یک غیر فلزی رشته شده اند

central strength member into a compact and cicular cable core. عضو قدرت مرکزی در هسته کابل جمع و جور و حلقوی. After the cable is filled with filling compound, it is covered with thin PE (Polyethylene) sheath as inner sheath. پس از پر شدن کابل از ترکیب پر ، آن را با غلاف نازک PE (پلی اتیلن) ​​به عنوان غلاف داخلی پوشانده است. After stranded layer of پس از لایه رشته

نخهای آرام در قسمت غلاف داخلی به عنوان عضو قدرت اعمال می شوند ، کابل با آن تکمیل می شود

PE یا AT (ضد ردیابی) به عنوان غلاف بیرونی



کابل ADSS با استاندارد IEEE 1222-2004 و همچنین IEC60794-1 مطابقت دارد.

مشخصات:
عملکرد مکانیکی و دما خوب؛
لوله شل با مقاومت بالا و مقاوم در برابر هیدرولیز؛
ترکیب پر کننده لوله مخصوص از محافظت اساسی فیبر اطمینان می دهد.
دو FRP موازی تضمین مقاومت کششی.
غلاف PE از کابل در برابر اشعه ماوراء بنفش محافظت می کند.
قطر کوچک ، وزن سبک و نصب دوستانه؛
طول تحویل طولانی

پارامترهای فنی:

Ref.outer

قطر

میلی متر

Ref.weight

کیلوگرم کیلومتر

حداکثر مجاز کار کششی (N)

شکستن

استحکام - قدرت

(ن)

دهانه مناسب A

استاندارد NESC

(م.))

دهانه مناسب B

استاندارد NESC

(م.))

13.0 PE-132 / AT-142 6000 15000 230 150
13.6 PE-145 / AT-156 10000 24000 370 250
14.5 PE-164 / AT-177 15000 36000 480 320

مشخصات فیبر نوری:
    G.652 G.655 50 / 125μm 62.5 / 125μm
تضعیفی
(+ 20 ℃)
@ 850nm     .03.0 دسی بل / کیلومتر .03.0 دسی بل / کیلومتر
@ 1300nm     .01.0 دسی بل / کیلومتر .01.0 دسی بل / کیلومتر
@ 1310nm .0.36
دسی بل / کیلومتر
.0.40
دسی بل / کیلومتر

@ 1550nm .20.22
دسی بل / کیلومتر
.20.23
دسی بل / کیلومتر

پهنای باند (کلاس A) @ 850nm     00 600 مگاهرتز · کیلومتر MH200 مگاهرتز · کیلومتر
@ 1300nm     1200 مگاهرتز · کیلومتر 00 600 مگاهرتز · کیلومتر
روزنە عددی     0.25 ± 0.015 NA 0.015 ± 0.275
طول موج برش کابل 601260nm 501450nm
دمای ذخیره سازی / عملکرد: -40 ℃ تا + 70
اطلاعات سفارشات:
نشانه گذاری ارتباطات Zion KT3002 ADSS XXX M (یا به درخواست مشتری)
بسته بندی 1000M یا 2000M ، طبل چوبی (یا درخواست مشتری)
زمان تحویل به طور معمول 25 روز پس از دریافت سپرده.





مزیت رقابتی:



1 ، از مواد اولیه گرفته تا محصولات نهایی ، ما برای حفظ کیفیت محصول ما چک های با کیفیت شدید انجام می دهیم:

A ، مواد ورودی که توسط QC بررسی شده است.

ب ، کنترل فرآیند تولید

پاسخ: روش تولید

ب: کارگرانی که روزانه / هفتگی / ماهانه آموزش می بینند

ج: کتابچه راهنمای دستورالعمل کار در هر ایستگاه کاری

D: سیستم 5S اجرا شده است

E: روش نگهداری ماشین

ج ، کنترل کیفیت و بازرسی نهایی

کارکنان QC با توجه به مشخصات یا روال تست ، مواد ، فرایند و محصول نهایی را بررسی می کنند.

2 ، مرکز تحقیق و توسعه ما در تقویت و توسعه فن آوری های عناصر مورد نیاز برای حمایت از رشد و موفقیت در آینده برای مشتریان و ارتباطات صهیونیستی

3, We know customers have urgent needs. 3 ، ما می دانیم که مشتریان نیازهای فوری دارند. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. ما در برقراری ارتباط مؤثر و در تعامل با مشتریان ماهر هستیم. به منظور ارائه خدمات سریع ، می توانیم 7 * 24 ساعته به شما پاسخ دهیم.

4 ، ما می توانیم به سرعت و حرفه ای برای پرس و جو پاسخ دهیم

5 ، بیش از 1000 نوع کابل ، اتصالات و مونتاژ می توانند از ما تولید و سازماندهی شوند

6 ، تحویل intime
