ماندگاری: | <0.3dB تغییر معمولی، 200 جفت گیری | قابلیت تعویض: | ≤0.2dB |
---|---|---|---|
استحکام کششی: | >70N | تست درج-کشش: | بیش از 600 بار، IL~0.5dB |
دمای عملیاتی (℃): | -40 تا + 85 درجه سانتیگراد |
کد صهیون | توضیحات صهیون | |||||||

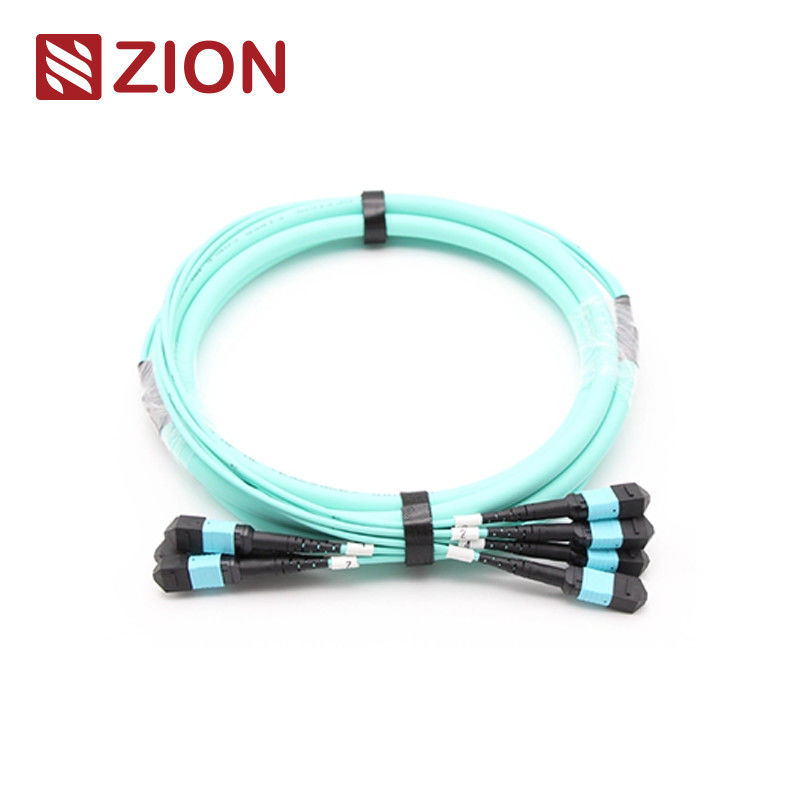

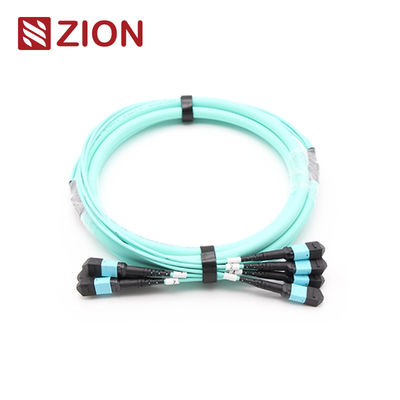

ZCM22C7HIAX | کابل چرخشی فیبر نوری (4*12) 48F MTP OM3 | |||||||
کانکتور MTP نوعی کانکتور فیبر است.MTP (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MTP در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و کاربردهای اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+. | ||||||||
انواع اتصال دهنده های MTP بر اساس مقررات EIA/TIA-604-5 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC). | ||||||||
کابل TRUNK 24F-144F MPO/MTP با اتصال MPO/MTP در هر دو طرف خاتمه می یابد.کابل های MPO/MTP پچ/کابل های ترانک ماژول های MPO/MTP را به عنوان یک پیوند دائمی به هم متصل می کنند.کابلهای پچ/کابلهای تنه با فیبرهای 12، 24، 48،60،72،96،144 در دسترس هستند.راه حل های مرکز داده تا سرعت 10/40/100Gbps پشتیبانی می کند.آنها معمولاً برای اتصال کاستها، پانلها یا فنآوتهای مقاوم MPO/MTP و تسهیل استقرار سریع کابلکشی ستون فقرات با چگالی بالا در مراکز داده و سایر محیطهای فیبر بالا استفاده میشوند.علاوه بر این، MPO/MTP همچنین انعطاف پذیری و راحتی زیادی را هنگامی که مجبور به تغییر سبک اتصال در پچ پنل ها هستید، فراهم می کند.به جای تعویض کانکتور روی تنه کابل، فقط یک کاست جدید با سبک کانکتور جدید در سمت اتصال متقابل پچ پنل نصب کنید. |
استاندارد صنعتی اتصال دهنده ها:
رابط | ارجاع | جزئیات مسکن | ||||||
MTP تک حالت | EIA/TIA-604-5 | SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP) SM APC: کانکتورهای زرد + بوت سیاه (MTP با اتلاف فوق العاده کم) |
||||||
چند حالته MTP | EIA/TIA-604-5 | رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (MTP Loss Standard) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (استاندارد و فوق کم اتلاف MTP) رایانه شخصی OM3&OM4: کانکتورهای هدر ویولت + بوت سیاه (MTP از دست دادن استاندارد) |
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
سازگار با کانال فیبر 10G | ||||||||
40G و 100G IEEE 802.3 |
مشخصات نوری:
موارد خاص | حالت تک (APC 8 درجه پولیش) | چند حالته (PC Flat Polish) | ||||||
از دست دادن nsertion (MPO) (IEC 61300-3-34) |
ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
||||||
از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
ضرر برگشتی (MPO) | ≥60dB(پولیش 8 درجه) | ≥25dB | ||||||
ضرر برگشتی (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
ماندگاری | <0.3dB تغییر معمولی، 200 جفت گیری | |||||||
قابلیت تعویض | ≤0.2dB | |||||||
استحکام کششی | >70N | |||||||
تست درج-کشش | بیش از 600 بار، IL<0.5dB | |||||||
دمای عملیاتی (℃) | · -40 تا + 85 درجه سانتیگراد |
امکانات:
تلفات درج کم، تلفات بازده بالا | ||||||||
اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های کانکتور فیبر 4،8،12 و 24 | ||||||||
راه حل اقتصادی برای خاتمه انبوه فیبر | ||||||||
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد | ||||||||
کابل گرد مقاوم، کابل بیضی شکل و گزینههای روبان برهنه موجود است | ||||||||
محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال | ||||||||
از نظر تکرارپذیری و تعویض پذیری خوب است |
کاربرد:
همه کانکتورهای MTP OMC از Senko/Nissin/Sumitomo هستند.پچ کورد فیبر MTP نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود. | ||||||||
برنامه مرکز داده با محیط درجه متراکم بالا | ||||||||
فیبر نوری به ساختمان | ||||||||
کاربرد کانکتور داخلی در تجهیزات فیبر. |
قوانین نامگذاری و اطلاعات تایید سفارش:
Push Pull Tab برای Senko MTP
کابل تنه 24F-144F MPO/MTP
محصولات مواد-کابل
رابط | کانال فیبر |
توجه: کانکتور ماده باید با نوع رابط نر وصل شود.
نقشه کشی کابل ترانک MTP-MTP 12F.
طول کلی (L) (m) | طول تحمل (سانتی متر) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0.5% x L/-0 |
سه روش اتصال به حفظ قطبیت مناسب MTP/MPO کمک می کند
از آنجایی که کانکتور واحد کابل تنه 24F-144F MPO/MTP 12F MPO/MTP است، بنابراین قطبیت آن همانند 12F تک است.
کابل صندوق عقب MPO/MTP.
جزئیات مواد
کابل TRUNK داغ MPO/MTP Zion Communication
کد صهیون | توضیحات صهیون | |||||||
7236055 | ZCM12C2HIAX | کابل فیبر نوری (4*12) 48F MPO SM | ||||||
7236056 | ZCM12C7HAAX | کابل چرخشی فیبر نوری (4*12) 48F MPO OM3 | ||||||
7236057 | ZCM12C8HMAX | (4*12)48F MPO OM4 فیبر نوری کابل چرخشی | ||||||
7236058 | ZCM22C2HIAX | کابل فیبر نوری (4*12) 48F MTP SM | ||||||
7236059 | ZCM22C7HAAX | کابل چرخشی فیبر نوری (4*12) 48F MTP OM3 | ||||||
7236060 | ZCM22C8HMAX | کابل چرخشی فیبر نوری (4*12) 48F MTP OM4 |
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
3. سطح کیفیت مختلف. |
|
7236055، ZCM12C2HIAX | کابل تنه فیبر نوری (4*12) 48F MPO SM | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
|
7236056، ZCM12C7HAAX | کابل تنه فیبر نوری (4*12)48F MPO OM3 | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
|
7236057، ZCM12C8HMAX | کابل تنه فیبر نوری (4*12)48F MPO OM4 | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
|
7236058، ZCM22C2HIAX | کابل تنه فیبر نوری (4*12)48F MTP SM | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
|
7236059، ZCM22C7HAAX | کابل تنه فیبر نوری (4*12)48F MTP OM3 | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
|
7236060، ZCM22C8HMAX | کابل تنه فیبر نوری (4*12)48F MTP OM4 | شبکه های نوری،کابل تنه MPO-MTP،MTP/MPO،اجزای نوری |
