| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, CE, RoHS, UL |
| شماره مدل: | کابل کواکس راه راه RF |
| مقدار حداقل تعداد سفارش: | 1 کیلومتر |
| جزئیات بسته بندی: | 100M، 300M، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 کیلومتر / ماه |
| هادی داخلی: | سیم آلومینیومی با روکش مس | عایق: | PE فوم شده |
|---|---|---|---|
| هادی بیرونی: | لوله آلومینیومی راه راه حلقوی | ژاکت: | PE، مشکی |
| رتبه بندی قدرت اوج: | 40 کیلو وات | <i>Max.</i> <b>حداکثر</b> <i>operating frequency</i> <b>فرکانس کاری</b>: | 8.8 گیگاهرتز |

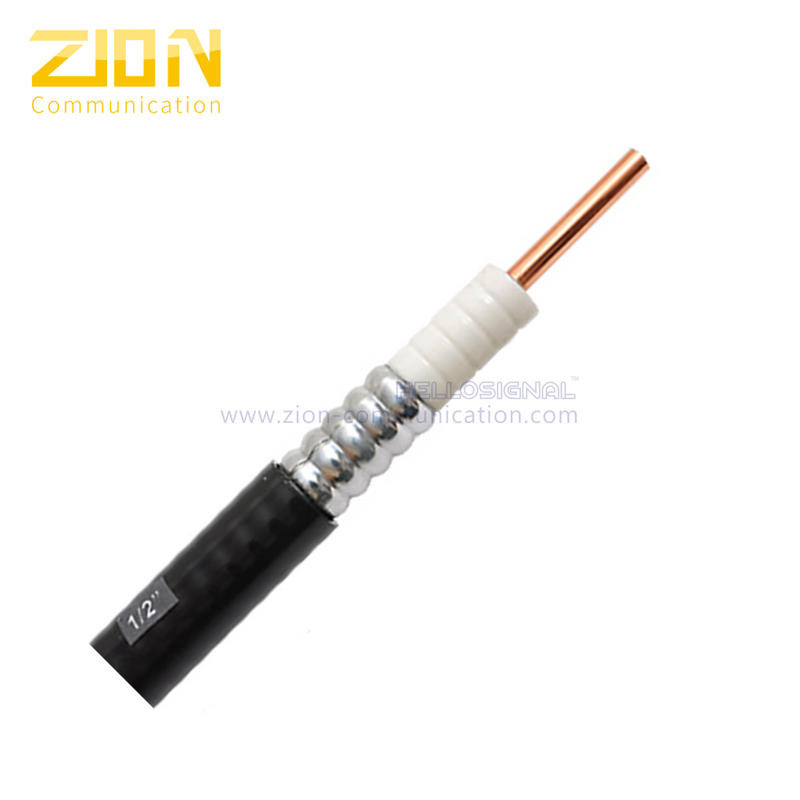

| کابل کواکسیال 1/2 اینچی AL RF موجدار 50 اهم NO.7101107 |
||
| پارامترهای ساخت و ساز: | ||
| هادی داخلی | سیم آلومینیومی با روکش مس 4.80±0.05 میلی متر | |
| عایق | 12.00±0.20 میلی متر پلی اتیلن فوم دار | |
| هادی بیرونی | لوله آلومینیومی راه راه حلقوی 13.90±0.15 میلی متری | |
| ژاکت | 15.70±0.20mm PE، مشکی | |
| ضخامت ژاکت | ＞ 0.80 میلی متر | |
| کاربرد | ||
ویژگی های الکتریکی: |
||
| ظرفیت | 76 pF/m |  |
| امپدانس | 50 Ω | |
| سرعت انتشار | 0.88 | |
| رتبه بندی قدرت اوج | 40 کیلو وات | |
| اوج ولتاژ | 1.8 کیلو ولت | |
| مقاومت عایق | > 10000 MΩ.km | |
| ولتاژ عایق | 6 کیلو ولت | |
| هادی داخلی مقاومت DC | 1.62 Ω/کیلومتر | |
| هادی بیرونی مقاومت DC | 3.70 Ω/کیلومتر | |
| VSWR | ||
| 800MHz-1000MHz | 1.15 | |
| 1700MHz-2500MHz | 1.15 | |
| 2500MHz-3000MHz | 1.2 | |
| خواص مکانیکی و زیست محیطی: | ||
| شعاع خمشی (تک خم) | 80 میلی متر | |
| شعاع خمشی (خم مکرر) | 125 میلی متر | |
| محدوده دمای عملیاتی | -55 تا +85 ℃ | |
| ابعاد کابل | 15.70±0.20 میلی متر | |
| کاهش (20℃): | ||
| فرکانس (MHZ) | تضعیف (dB/100m) | توان متوسط (KW) |
| 150 | 3.00 | 3.23 |
| 300 | 4.25 | 2.19 |
| 450 | 5.32 | 1.82 |
| 800 | 7.22 | 1.34 |
| 900 | 7.70 | 1.26 |
| 1500 | 10.16 | 0.96 |
| 1800 | 11.23 | 0.87 |
| 2000 | 11.9 | 0.82 |
| 2400 | 13.17 | 0.72 |
| 3000 | 14.93 | 0.65 |
| اطلاعات سفارش: | ||
| علامت گذاری | کابل کواکسیال AL RF 1/2 اینچی HELLOSIGNAL ××× M | |
| بسته | طول مورد نظر در طبل و پالت چوبی. | |
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |
| نام تجاری | HELLOSIGNAL® OR OEM | |
