| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, CE, RoHS, UL |
| شماره مدل: | کابل کواکس راه راه RF |
| مقدار حداقل تعداد سفارش: | 1 کیلومتر |
| جزئیات بسته بندی: | 100M، 300M، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 کیلومتر / ماه |
| هادی داخلی: | سیم آلومینیومی با روکش مس | عایق: | PE فوم شده |
|---|---|---|---|
| هادی بیرونی: | لوله مسی راه راه حلقوی | ژاکت: | PE، مشکی |
| امپدانس: | 50 Ω | ولتاژ عایق: | 2.2 کیلو ولت |

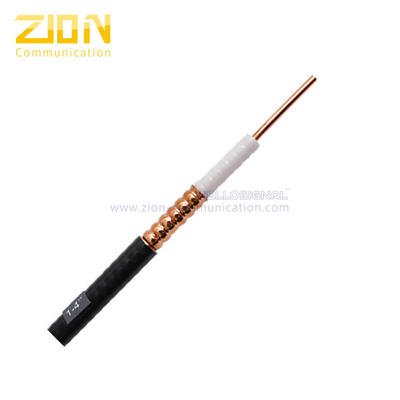

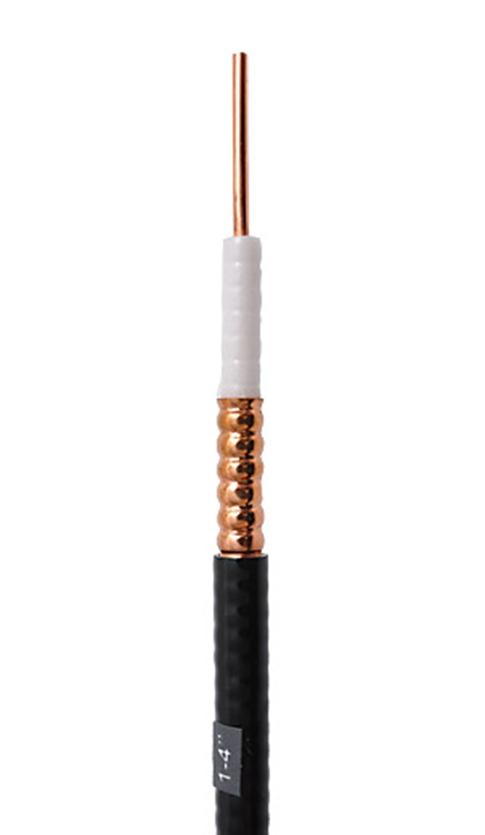

| کابل کواکسیال 50 اهم راه راه RF 1/4 NO.7101102 |
||
| پارامترهای ساخت و ساز: | ||
| هادی داخلی | سیم آلومینیومی با روکش مس 2.40±0.05 میلی متر | |
| عایق | 6.50±0.20 میلی متر پلی اتیلن فوم دار | |
| هادی بیرونی | لوله مسی حلقوی راه راه 7.50±0.15 میلی متر | |
| ژاکت | 9.10±0.20mm PE، مشکی | |
| ضخامت ژاکت | ＞0.60 میلی متر | |
| کاربرد | ||
| ویژگی های الکتریکی: | ||
| ظرفیت | 76 pF/m |  |
| امپدانس | 50 Ω | |
| سرعت انتشار | 0.88 | |
| رتبه بندی قدرت اوج | 11 کیلو وات | |
| اوج ولتاژ | 0.83 کیلو ولت | |
| مقاومت عایق | >5000 MΩ.km | |
| ولتاژ عایق | 2.2 کیلو ولت | |
| هادی داخلی مقاومت DC | 5.50 Ω/کیلومتر | |
| هادی بیرونی مقاومت DC | 3.70 Ω/کیلومتر | |
| VSWR | ||
| 800MHz-1000MHz | 1.1 | |
| 1700MHz-2500MHz | 1.1 | |
| 2500MHz-3000MHz | 1.15 | |
| خواص مکانیکی و زیست محیطی: | ||
| شعاع خمشی (تک خم) | 38 میلی متر | |
| شعاع خمشی (خم مکرر) | 76 میلی متر | |
| محدوده دمای عملیاتی | -55 تا +85 ℃ | |
| ابعاد کابل | 9.10±0.20 میلی متر | |
| کاهش (20℃): | ||
| فرکانس (MHZ) | تضعیف (dB/100m) | توان متوسط (KW) |
| 100 | 4.25 | 1.87 |
| 200 | 6.1 | 1.3 |
| 450 | 9.37 | 0.85 |
| 800 | 12.72 | 0.62 |
| 900 | 13.55 | 0.58 |
| 1000 | 14.35 | 0.55 |
| 1500 | 17.80 | 0.44 |
| 1800 | 19.7 | 0.4 |
| 2000 | 20.80 | 0.37 |
| 3000 | 26.1 | 0.3 |
| اطلاعات سفارش: | ||
| علامت گذاری | کابل کواکسیال RF 1/4 اینچی HELLOSIGNAL ××× M | |
| بسته | طول مورد نظر در طبل و پالت چوبی. | |
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |
| نام تجاری | HELLOSIGNAL® OR OEM | |
