| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| شماره مدل: | تقسیم کننده PLC |
| مقدار حداقل تعداد سفارش: | 20 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| طول موج عملیاتی (nm): | 1260 تا 1650 نانومتر | طول فیبر: | 1 متر |
|---|---|---|---|
| دمای عملیاتی (℃): | -40 تا 85 | نوع رابط: | SC/APC,SC/UPC,LC FC ST |
| برجسته: | اسپلیتر فیبر نوری,تقسیم کننده نوری plc |
||

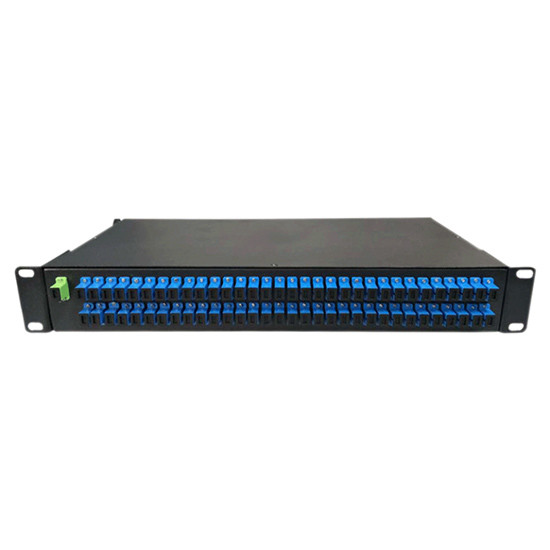

1*4/1*8/1*16/1*32 تک حالته/چند حالتی با اتصالات SC LC FC ST/APC UPC FBT/PLC OPTIC SPLITTER
| نوع اسپلیتر PLC | اسپلیتر PLC 1×64 | ||||||||
| نوع پیکربندی | 1×64 | ||||||||
| طول موج عملیاتی (nm) | 1260 تا 1650 نانومتر | ||||||||
| طول فیبر | 1 متر | ||||||||
| جهت دهی (≥) دسی بل | 55 | ||||||||
| سبک بسته بندی | ODF 19 اینچی روی قفسه | ||||||||
| نوع فیبر | تک حالت G657A1 یا G652D | ||||||||
| قطر فیبر | 0.9 میلی متر، 2.0 میلی متر، 3.0 میلی متر | ||||||||
| اتلاف وابسته به قطبش (≤) دسی بل | 0.4 | ||||||||
| اتلاف وابسته به طول موج (≤) دسی بل | 0.8 | ||||||||
| افت معمولی درج (≤) دسی بل | 19.7 | ||||||||
| افت درج (≤) دسی بل | 21.2 | ||||||||
| یکنواختی از دست دادن (≤) دسی بل | 2.5 | ||||||||
| دمای عملیاتی (℃) | -40 تا 85 | ||||||||
| دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
| ابعاد بسته بندی آب بندی (میلی متر) | 485*75*195 | ||||||||
| نوع رابط | SC/APC,SC/UPC,LC FC ST | ||||||||
| نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
| MOQ | 20 عدد | ||||||||
PLC Splitter 1×64 بدون بلوک لوله فولادی نوع فیبر نوری PLC Splitter، Singlemode، اتصالات SC/APC 900μm.تقسیم کننده مدار نوری مسطح (PLC) نوعی دستگاه مدیریت توان نوری است که با استفاده از فناوری موجبر نوری سیلیس ساخته شده است.دارای اندازه کوچک، قابلیت اطمینان بالا، محدوده طول موج عملیاتی گسترده و یکنواختی کانال به کانال خوب است و به طور گسترده در شبکه های PON برای تحقق بخشیدن به تقسیم توان سیگنال نوری استفاده می شود. برنامه های کاربردی.همه محصولات الزامات GR-1209-CORE و GR-1221-CORE را برآورده می کنند.
| پارامتر | 1 x N PLC شکاف;2 x N PLC اسپلیتر | ||||||||
| پارامتر | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| طول موج عملیاتی (mm) | 1260 تا 1650 | ||||||||
| نوع فیبر | G657A1 یا سفارشی | ||||||||
| افت درج (dB) (درجه P/S) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
| 2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
| یکنواختی از دست دادن (dB) | < 0.4 | < 0.6 | < 0.8 | < 1.0 | < 1.5 | < 2.0 | < 2.5 | ||
| PDL(dB) | < 0.2 | < 0.2 | < 0.2 | < 0.3 | < 0.3 | < 0.4 | < 0.4 | ||
| ضرر برگشتی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| جهت دهی (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| تلفات وابسته به طول موج (dB) | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 1.0 | < 1.0 | < 1.0 | ||
| طول فیبر (متر) | 1 متر یا سفارشی | ||||||||
| پایداری دما (-20~80°C) | < 0.5 | ||||||||
| دمای عملیاتی (°C) | – 20 ~ 80 | ||||||||
| دمای نگهداری (درجه سانتیگراد) | - 40 ~ 80 | ||||||||
| حداکثر توان انتقال (mW) | 500.0 | ||||||||
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.اضافه کردن 0.2dB تلفات اضافی در هر کانکتور.
| آ | ب | دی | اف | اف | |||||
| بندر | بسته | قطر فیبر | طول فیبر | رابط | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208 = 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1 = برهنه 2=بدون بلوک 3 = ماژول جعبه ABS 4 = جعبه را وارد کنید 5=نوع پالت 6 = Rackmount Z=سفارشی شده |
0=250 م 1=900 م 2=2.0 میلی متر 3 = 3.0 میلی متر |
0=0.5 متر 1=1.0 متر 2=1.5 متر 3=2.0 متر 4=3.0 متر 5=4.0 متر Z=سفارشی شده |
0 = هیچ 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
