طول موج عملیاتی (nm): | 1310،1490،1550 نانومتر | نسبت جفت شدن (%): | 1-50٪ |
---|---|---|---|
پهنای باند (nm): | 20 نیوتن متر | دمای عملیاتی (℃): | -40 تا 70 |
اتصال فیبر: | SC FC LC ST | ||
برجسته: | اسپلیتر فیبر نوری چند حالته,تقسیم کننده فیبر چند حالته |
ورودی خروجی | شکاف فیبر نوری 1×2 FBTter | ||||||||
نوع فیبر | 9/125 SMF-28 یا مشتری مشخص شده است | ||||||||
طول موج عملیاتی (nm) | 1310،1490،1550 نانومتر | ||||||||
نسبت جفت شدن (%) | 1-50٪ | ||||||||
پهنای باند (nm) | 20 نانومتر | ||||||||
از دست دادن معمولی درج (dB) | ≤3.2 | ||||||||
تلفات وابسته به قطبش (dB) | ≤0.1 | ||||||||
همگنی (dB) | ≤0.9 | ||||||||
جهت دهی (dBm) | ≥60 | ||||||||
یکنواختی (dB) | 0.5 | ||||||||
از دست دادن وابسته معمولی (dB) | ≤0.15 | ||||||||
پایداری دما (dB/ºC) | 0.002 ≤ | ||||||||
دمای عملیاتی (℃) | -40 تا 70 | ||||||||
دمای ذخیره سازی (℃) | -40 تا 85 | ||||||||
کابل فیبر | فیبر لخت، فیبر لوله شل | ||||||||
اتصال فیبر | SC FC LC ST | ||||||||
نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
MOQ | 20 عدد |

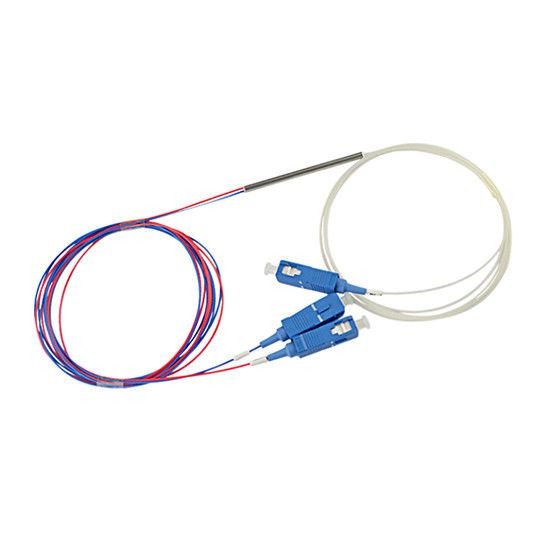

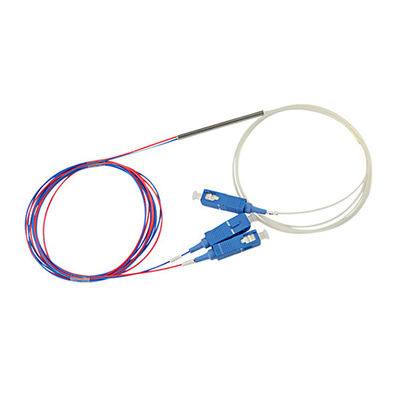

اسپلیتر فیبر نوری FBT (که به آن کوپلر فیبر نوری نیز گفته می شود) دستگاهی است که نور فیبر نوری را با نسبت مشخصی به چند قسمت تقسیم می کند.فیبر اسپلیترها در روش های تقسیم با فیبر اسپلیترهای PLC متفاوت هستند.یک اسپلیتر فیبر نوری را می توان با Singlemode، Multimode 62.5 و Multimode 50 Fiber تولید کرد. همچنین می توانید آنها را با
کانکتورهای LC، LC/APC، SC، SC/APC، FC، FC/APC، و ST یا بدون اتصال.
وقتی صحبت از تقسیمکنندههای فیبر 1*2 به میان میآید، میتوانید جزئیات مربوط به نسبت تقسیمبندی مختلف مانند 50/50، 40/60، 30/70، 20/80، 10/90، 5/95، 1/99 را درخواست کنید. 60/40، 70/30، 80/20، 90/10، 95/5، و 99/1.
بیشتر اسپلیترهای نوری در تیوب شل 900 میکرومتر و فیبر خالی 250 میکرومتر موجود هستند.کوپلرهای 1×2 و 2×2 به صورت استاندارد با یک آستین فلزی محافظ برای پوشش شکاف ارائه می شوند.تعداد خروجی های بالاتر با جعبه ای برای محافظت از اجزای شکاف ساخته شده است.
پارامتر | کوپلر باند عریض | کوپلکس دو پنجره | کوپلر فیبر چند حالته | ||||||
مقطع تحصیلی | پ | آ | پ | آ | پ | آ | |||
طول موج عملیاتی (میلی متر) |
1310،1550 یا باند C + L | 1310 و 1550 | 850 یا 1310 یا مشخص کنید | ||||||
پهنای باند عملیاتی (میلی متر) | ± 40 | ± 40 | ± 40 | ||||||
تلفات اضافی معمولی (dB) | <0.7 | <0.1 | <0.07 | <0.1 | <0.4 | <0.7 | |||
افت درج (dB) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3.7 | <4.0 | ||
40/60 | <4.4/2.6 | <47/2.8 | <4.4/2.6 | <4.7/2.8 | <4.7/2.7 | <5.0/3.0 | |||
30/70 | <57/1.9 | <6.0/2.0 | <5.7/1.9 | <6.0/2.0 | <6.0/2.1 | <6.3/2.4 | |||
20/80 | <7.6/1.25 | <8.0/1.3 | <7.6/1.25 | <8.0/1.3 | <7.8/1.4 | <1/1.7 | |||
10/90 | <10.65/0.65 | <10.9/0.08 | <10.65/0.65 | <10.9/0.8 | <11.2/0.9 | <11.6/1.2 | |||
5/95 | <13.8/0.4 | <14.1/0.5 | <13.8/0.4 | <14.1/0.5 | <14.5/0.7 | <15.0/1.0 | |||
3/97 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | <16.15/0.3 | <16.5/0.4 | |||
2/98 | <18.05/0.25 | <18.45/0.35 | <18.05/0.25 | <18.45/0.3 | <18.6/0.6 | <19.4/0.9 | |||
1/99 | <21.15/0.2 | <21.65/0.3 | <21.15/0.2 | <21.65/0.3 | <22/0.5 | <22.8/0.8 | |||
اتلاف وابسته به قطبش | <0.1 | <0.15 | <0.17 | <0.15 | |||||
جهت دهی (dB) | > 50 | > 35 | |||||||
دمای عملیاتی (℃) | -40~+70 | ||||||||
دمای ذخیره سازی (℃) | -40~+85 | ||||||||
توجه: مشخصات فوق برای دستگاه های بدون کانکتور است.به ازای هر کانکتور 0.2dB تلفات اضافی اضافه کنید. |
آ | ب | سی | دی | E | اف | جی | اچ | من | |
حالت | مقطع تحصیلی | طول موج | بندر | نوع فیبر | بسته | قطر فیبر | نسبت جفت | نوع رابط | |
1=WBC 2=DWC 3=MMC Z=سفارشی شده | 1=P 2=A |
1=1550 2=1310 3=1310/1550 4=1310/1490 /1550 Z=سفارشی شده |
1=1×2 2=2×2 |
0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=سفارشی شده |
1=03×54 2=03×60 3=90x20x10 4=100x80x10 |
0=250mm 1=900um 2=2.0mm 3 = 3.0 میلی متر |
1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=سفارشی شده |
