محل منبع: | چین |
---|---|
نام تجاری: | Zion communication OR OEM |
گواهی: | CE, RoHS, VDE, UL |
شماره مدل: | کابل شبکه FTP CAT5E + Power |
مقدار حداقل تعداد سفارش: | 10 کیلومتر |
جزئیات بسته بندی: | 305M ، 1000FT ، قرقره چوبی ، کارتن |
زمان تحویل: | 25 روز کاری |
شرایط پرداخت: | T / T ، L / C |
قابلیت ارائه: | 1000 کیلومتر / ماه |
رهبر ارکستر: | 24 برهنه AWG Stranded Bare مس | عایق: | HDPE |
---|---|---|---|
سیم را تخلیه کنید: | TC 0.005 mm 0.40 | سپر: | Al / Pet Foil، Foil face out + Tinned مس بافت |
ژاکت 1: | PVC CM | ||
برجسته: | کابل شبکه cat5e,کابل دوربین در فضای باز |

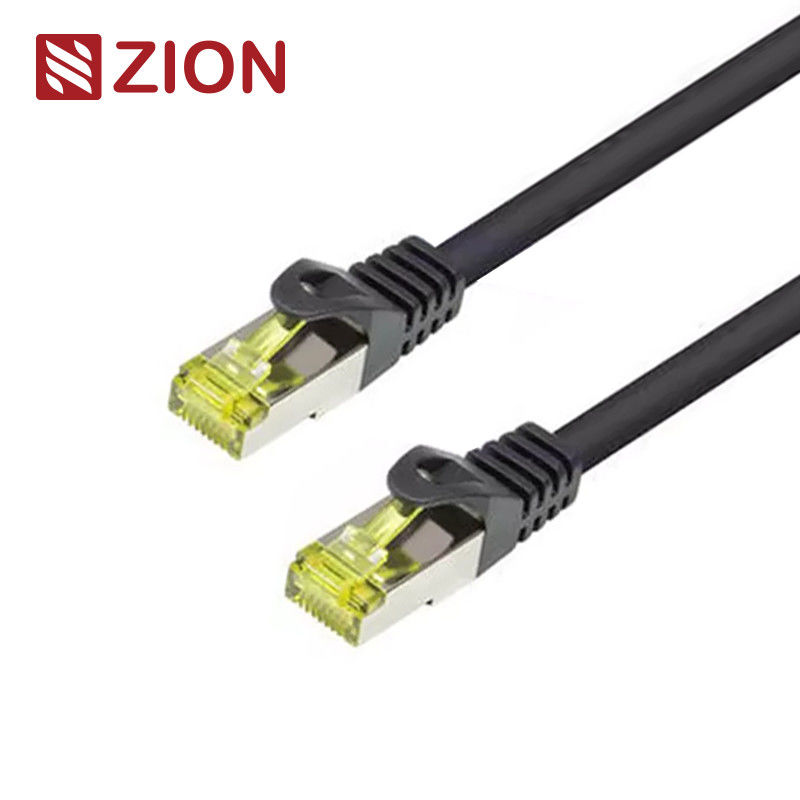

بند ناف SF / UTP CAT 5E Twisted 4 Pair Patch | ||||||||
بند ناف | ||||||||
NO. نه 7112523 7112523 | ||||||||
ساخت و ساز | ||||||||
رهبر ارکستر: | 24 برهنه AWG Stranded Bare مس | |||||||
جفت: | 4 جفت | |||||||
عایق: | HDPE | |||||||
رنگهای عایق: | آبی-سفید / آبی ، نارنجی-سفید / نارنجی | |||||||
سبز-سفید / سبز ، قهوه ای-سفید / قهوه ای | ||||||||
بند ناف: | پنبه | |||||||
سیم را تخلیه کنید | TC 0.005 mm 0.40 | |||||||
شیلد کل | Al / Pet Foil، Foil face out + Tinned مس بافت | |||||||
کت بیرون: | 6.5 ± 0.2 میلی متر PVC CM | |||||||
خصوصیات برقی | ||||||||
امپدانس | 1 - 100MHz 100 ± 15 اهم | |||||||
مقاومت عایق | >5000MΩ * KM | |||||||
قدرت دی الکتریک | DC 2500V 2S | |||||||
Max.Conductor DC مقاومت 20℃ |
9.5 اهم / 100 متر | |||||||
Res. Res unbalance (%) عدم تعادل (٪) | Max. حداکثر 2.5 2.5 | |||||||
جفت شدن به زمین عدم تعادل ظرفیت |
330 pF / 100m | |||||||
انتقال امپدانس | حداکثر 10 mOhms / m @ 100Mhz | |||||||
سطح مقطع | ||||||||
|
||||||||
کاربرد | ||||||||
• عملکرد الکتریکی تضمین شده برای دیدار با یا بیش از ANSI / TIA-568B مشخصات 5e و مشخصات ISO / EIC. |
||||||||
• Intertek (ETL) مستقل آزمایش و تأیید شده. | ||||||||
• شخص ثالث در مورد انطباق کانال دسته 5e تست شده است. | ||||||||
• ایده آل برای نیازهای معماری مرکز داده. | ||||||||
• کابل رشته ای برای حداکثر انعطاف پذیری. | ||||||||
• با قالب پلاگین مختلف موجود است. | ||||||||
• با رنگ متفاوت کابل موجود است. | ||||||||
• با طول متفاوت در دسترس است. | ||||||||
ویژگی های عملکرد | ||||||||
فرکانس | RL (حداقل) | ضرر درج (حداکثر) | تأخیر انتشار (حداکثر) | تأخیر Skew (حداکثر) | بعدی (حداقل.) | PSNEXT (حداقل) | ELNEXT (حداقل) | PSELNEXT (حداقل.) |
مگاهرتز | دسی بل | دسی بل / 100 متر | ns / 100m | ns / 100m | دسی بل | دسی بل | دسی بل / 100 متر | دسی بل / 100 متر |
1 | 17.0 | 3.0 | 555.0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
4 | 17.0 | 4.5 | 555.0 | 50.0 | 53.5 | 50.5 | 45.4 | 42.4 |
8 | 17.0 | 6.3 | 555.0 | 50.0 | 48.6 | 45.6 | 39.3 | 36.3 |
10 | 17.0 | 7.1 | 555.0 | 50.0 | 47.0 | 44.0 | 37.4 | 34.4 |
16 | 17.0 | 9.1 | 555.0 | 50.0 | 43.6 | 40.6 | 33.3 | 30.3 |
20 | 17.0 | 10.2 | 555.0 | 50.0 | 42.0 | 39.0 | 31.4 | 28.4 |
25 | 16.0 | 11.4 | 555.0 | 50.0 | 40.3 | 37.3 | 29.4 | 26.4 |
31.25 | 15.1 | 12.9 | 555.0 | 50.0 | 38.7 | 35.7 | 27.5 | 24.5 |
62.5 | 12.1 | 18.6 | 555.0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
100 | 10.0 | 24.0 | 555.0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
توجه: عملکرد انتقال فوق 100M ، 2 20 20 است℃ تحت شرایط آزمایش شده | ||||||||
اطلاعات سفارشات | ||||||||
نشانه گذاری | HELLOSIGNAL NO.7112523 SF / UTP CAT 5E 4PR 24AWG PVC CM بند ناف پچ XXX (یا درخواست هر مشتری) |
|||||||
بسته بندی داخلی | 305m / Spool ، 305m / Reel (یا درخواست مشتری) | |||||||
بسته بیرونی | جعبه رنگی ، پالت (یا درخواست مشتری) | |||||||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
نام تجاری | HELLOSIGNAL® یا نصب شده | |||||||
