| محل منبع: | Hangzhou، چین |
|---|---|
| نام تجاری: | hellosignal |
| گواهی: | UL, ETL, CE,CPR, RoHS |
| شماره مدل: | U / UTP Dual CAT6 |
| جزئیات بسته بندی: | جعبه کشش ، قرقره چوبی ، کارتن ، پالت |
| زمان تحویل: | به طور معمول 25 روز کاری |
| شرایط پرداخت: | T / T ، L / C ، D / P |
| قابلیت ارائه: | ماه 30 کیلومتر |
| تعداد هادی ها: | 4 | تایپ کنید: | CAT5 / CAT5e / CAT6 / CAT7 |
|---|---|---|---|
| ژاکت: | PVC CMP | رنگ: | آبی / قرمز / سیاه / خاکستری |
| رهبر ارکستر: | مس برهنه | کاربرد: | ارتباطات از راه دور ، شبکه ، Telecom / CATV ، اتصال باند پهن ، ارتباطات / دوربین مدار بسته / رایانه |
| برجسته: | کابل دوربین مدار بسته,کابل دوربین در فضای باز |
||

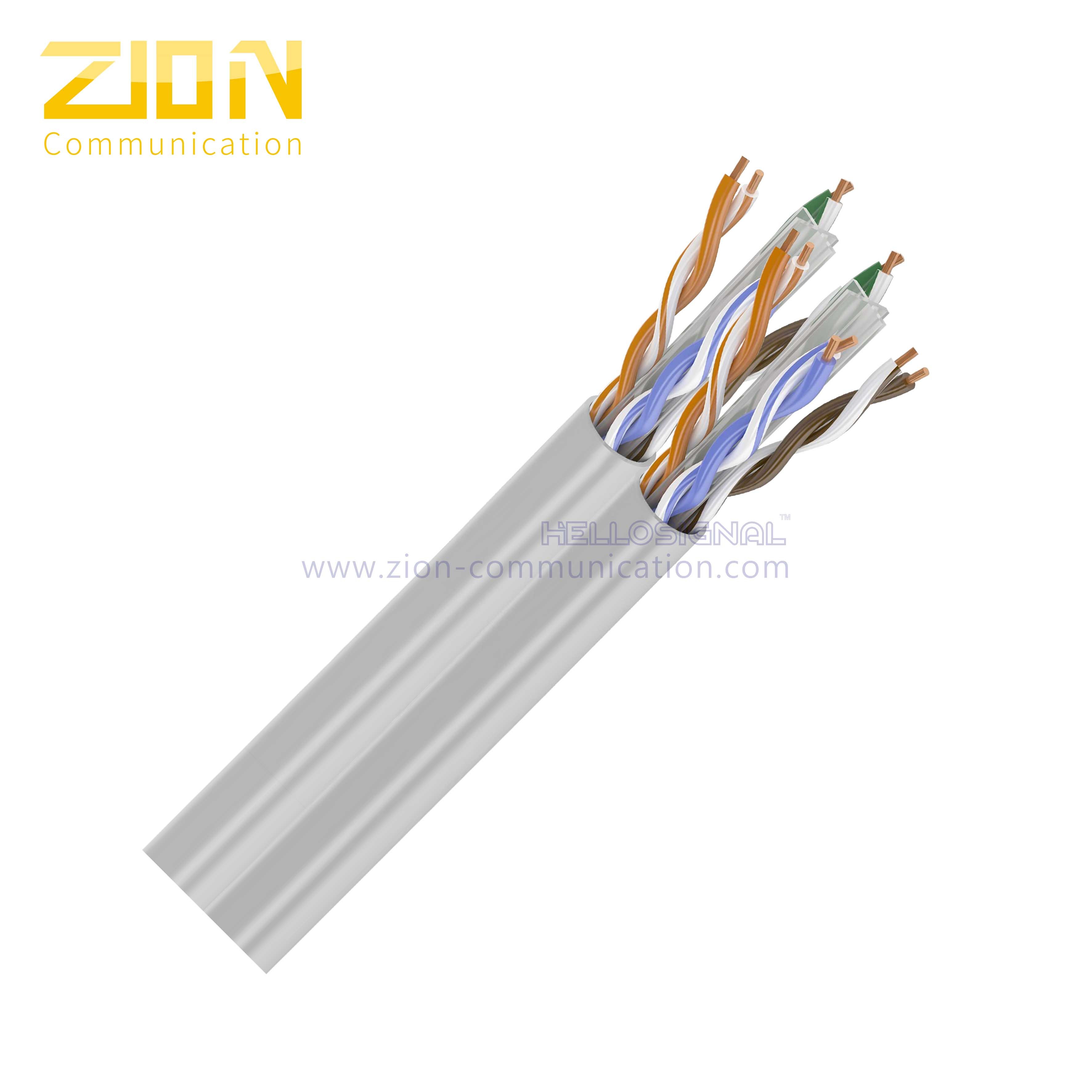

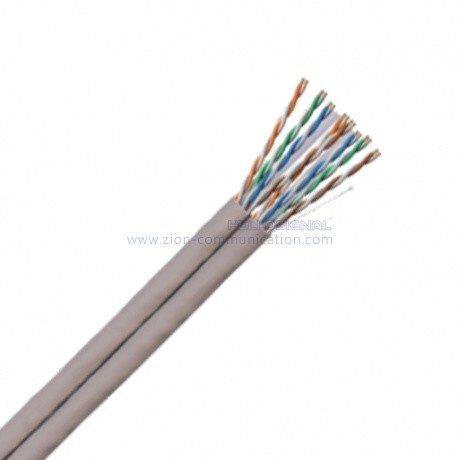

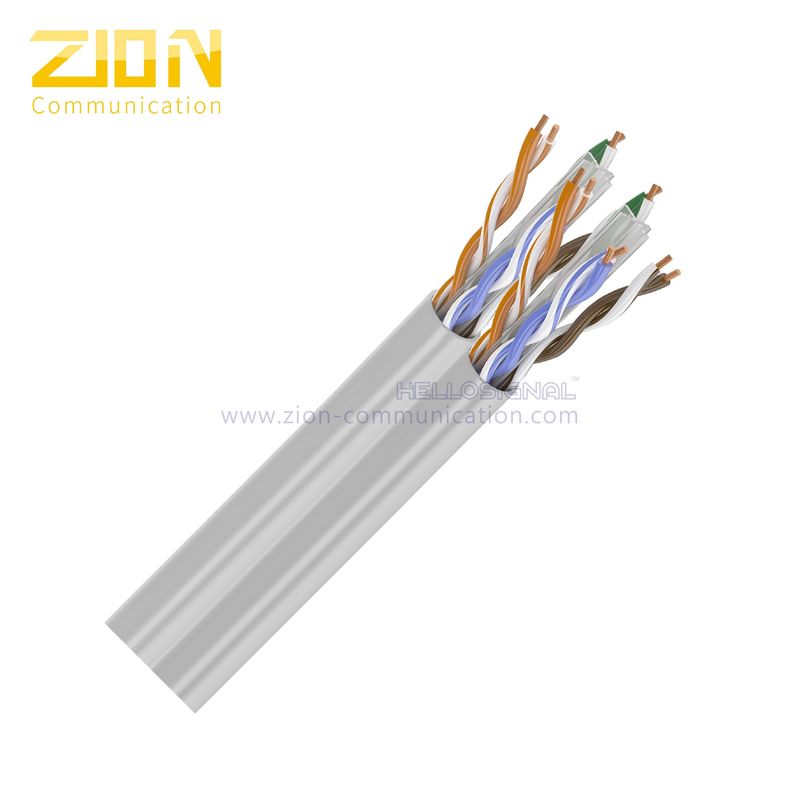

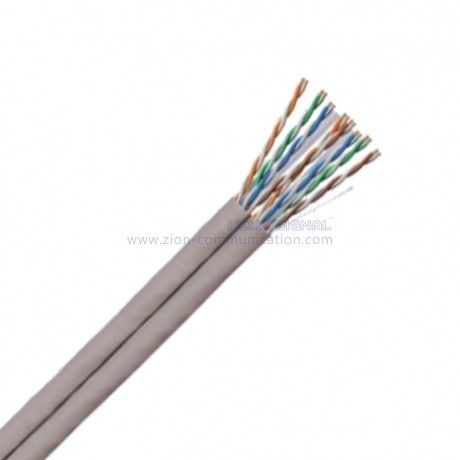

| کابل نصب U-UTP Dual CAT6 پیچ خورده | ||||||||
| کابل لن | ||||||||
| NO. نه 7112235 7112235 | ||||||||
| ساخت و ساز | ||||||||
| رهبر ارکستر: | 23 مس AWG جامد برهنه | |||||||
| جفت: | 4 جفت | |||||||
| عایق: | 1.02 میلی متر FEP | |||||||
| رنگهای عایق: | آبی-سفید / آبی ، نارنجی-سفید / نارنجی | |||||||
| سبز-سفید / سبز ، قهوه ای-سفید / قهوه ای | ||||||||
| بند ناف: | پنبه | |||||||
| کت بیرون: | (6.6 + 13.2) ± 0.2 میلی متر PVC CMP | |||||||
| خصوصیات برقی | ||||||||
| امپدانس | 1 - 250 مگاهرتز 100 ± 15 اهم | |||||||
| مقاومت عایق | >5000MΩ * KM | |||||||
| قدرت دی الکتریک | DC 2500V 2S | |||||||
| Max.Conductor DC مقاومت 20℃ |
8.4 اهم / 100 متر | |||||||
| Res. Res unbalance (%) عدم تعادل (٪) | Max. حداکثر 2.5 2.5 | |||||||
| جفت شدن به زمین عدم تعادل ظرفیت |
330 pF / 100m | |||||||
| انتقال امپدانس | حداکثر 10 mOhms / m @ 100Mhz | |||||||
| دمای نصب | -30 - 50℃ | |||||||
| دما. | -20 - 75℃ | |||||||
| سطح مقطع | ||||||||
 |
||||||||
| کاربرد | ||||||||
| • الزامات ANSI / TIA-568-C.2 رده 6 و استانداردهای کانال استاندارد ISO 11801 2nd Edition Class E. |
||||||||
| • نیازهای ANSI / TIA-568-C.2 و IEC 61156-5 را ملاقات کرده یا از آنها فراتر می رود استانداردهای جزء رده 6. |
||||||||
| • شخص ثالث برای پیروی از ANSI / TIA-568-C.2 آزمایش کرد. | ||||||||
| • برنامه های IEEE 802.3af و IEEE 802.3at را برای برنامه های PoE ملاقات می کند. | ||||||||
| • نشانه های کابل با طول نزولی ، شناسایی آسان کابل باقیمانده را امکان پذیر می کند که باعث کاهش زمان نصب و ضایعات کابل می شود. |
||||||||
| در دسترس بودن رنگ: رنگ های کابل اضافی موجود است. | ||||||||
| ویژگی های عملکرد | ||||||||
| فرکانس | RL (حداقل) | ضرر درج (حداکثر) | تأخیر انتشار (حداکثر) | تأخیر Skew (حداکثر) | بعدی (حداقل.) | PSNEXT (حداقل) | ELNEXT (حداقل) | PSELNEXT (حداقل.) |
| مگاهرتز | دسی بل | دسی بل / 100 متر | ns / 100m | ns / 100m | دسی بل | دسی بل | دسی بل / 100 متر | دسی بل / 100 متر |
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
| توجه: عملکرد انتقال فوق 100M ، 2 20 20 است℃ تحت شرایط آزمایش شده | ||||||||
| اطلاعات سفارشات | ||||||||
| نشانه گذاری | HELLOSIGNAL NO.7112235 U / UTP CAT6 4PR 23AWG PVC CMP XXX (یا درخواست مشتری) |
|||||||
| بسته بندی داخلی | 305m / Spool ، 305m / Reel (یا درخواست مشتری) | |||||||
| بسته بیرونی | جعبه رنگی ، پالت (یا درخواست مشتری) | |||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
| نام تجاری | HELLOSIGNAL® یا نصب شده | |||||||
